Bonjour,

Les projections sur les forces sont au programme de première effectivement. Pour cela, il faut tout d'abord définir un repère d'étude.

Je te conseille d'étudier attentivement ce sujet (avec la fiche de cours dedans) pour ensuite me proposer tes pistes de réflexion : Vecteurs Moments -Science de l'ingénieur

ce cour de RDM ca ne rentre pas ! je n'y comprend strictement rien. ce n'est absolument pas ma spécialité. mais je dois valider ce module dans ma formation. là ca fait 10 jours que je suis sur mon devoir n°1 dont  fait parti cette question.

a) : Mo = F x d
Mo = 10 x 1 = 10 Nm

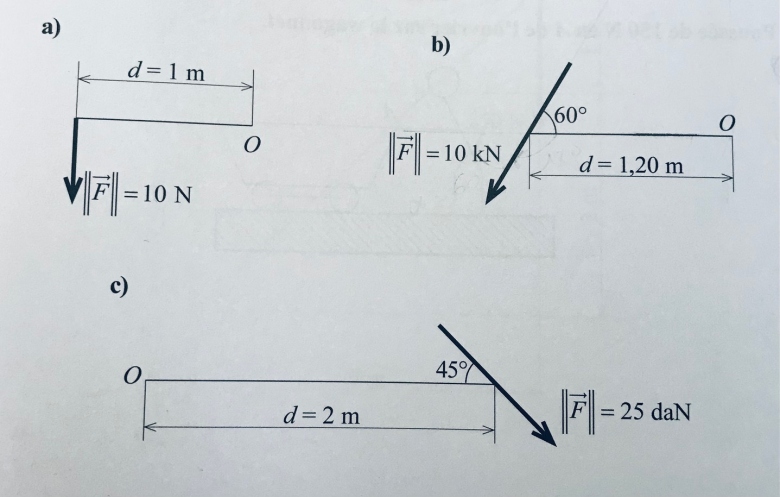

pour le b et le c, je n'ai aucun exemple avec des angles dans mon cour. je ne sais pas. je vois quelques fois sur d'autres cours et démonstration des moments en Mx et My et là dans mon cas je ne sais pas le placé.

Encore, une fois, si tu as étudié la fiche de cours qui est dans le sujet fourni, il faut commencer par définir un repère, de manière à définir le sens "direct" ou "indirect" de ton moment de force.

Peux-tu déjà :
- représenter ces repères sur chaque schéma ?
- représenter les composantes de chaque force sur les deux axes du repère ?
- me rappeler les formules trigonométriques pour le sinus et le cosinus ?

j'ai beau étudier la fiche et différents cours et exemples je n'y arrive pas !
c'est justement le placement du repère qui me pose souci.

j'ai fais ce truc. mais je n'y comprend rien. pour que je puisse avancer je penses qu'il faut que l'on m'explique justement ce problème avec ces 3 exemples basiques.

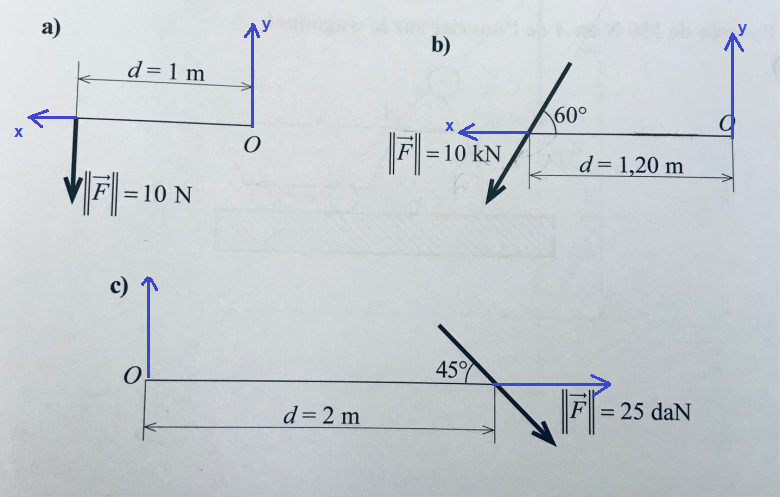

Voici des propositions de repère :



En t'inspirant du sujet fourni tu peux appliquer, étape par étape, le calcul du moment d'une force

moi c'est ces angles en rouge qui m'aurait aidé !


PDF - 85 Ko

Si ça te perturbe, tu peux déplacer l'extrémité du vecteur F à l'extrémité de chaque bras de levier (comme c'est le cas pour la situation a) ).

Tu verras que les composantes des deux vecteurs se font avec les angles fournis

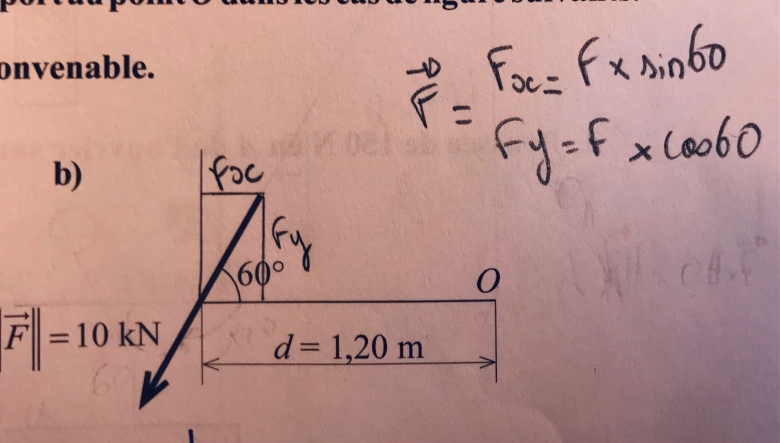

comme ca ?

** image supprimée ** lire la FAQ n° 5 pour les images autorisées [lien](clique sur le lien)

l'image ne marche pas, voilà mon raisonnement :

a) : Mo = +- ||F|| x d
Mo = 10 x 1
Mo = 10 Nm

b) : Mo = +- ||F|| x d x sin 60°
Mo = 10 000 x 1,2 x 0,86
Mo = 10,4 KNm

c) : Mo = +- ||F|| x 4 x sin 45°
Mo = -250 x 2 x 0,7
mo = -353,5 Nm

Bonsoir,

a) Avec le repère choisi il y a une erreur de signe

b) Idem, erreur de signe

c) Idem, erreur de signe

Que peux-tu me dire d'un sens direct ou indirect dans un repère ?

Pourrais-tu poster l'image qui a été supprimée en respectant la règle indiquée ?

erreur de signe !?

quand la force fait tourner l'ensemble dans le sens trigo c'est + non ?
l'image supprimée, était les calculs que j'ai repris dans mon précèdent post.

Il faut que tu révises ce qu'est un repère d'étude : le sens direct est celui qui te mène de l'axe (Ox) à l'axe (Oy)
