Questions sur l'intensité électrique

Posté par
ForbagROYAL
05-08-20 à 12:24

Bonjour, j'ai plusieurs questions c'est pour cela que je vais faire plusieurs sujet, je pense au moin 4.
Mes questions sont du à une leçon sur l'intensité sur le forum île physique

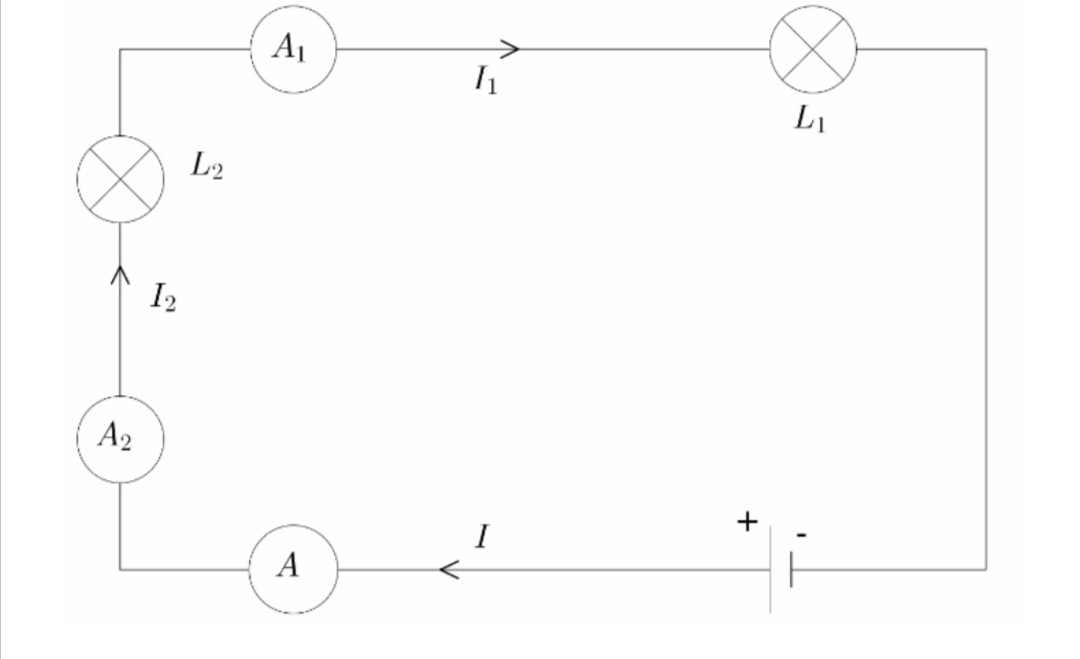

J'ai pas compris sur les schemes ci dessous pourquoi ne pas mettre dans l'ordre les ampèremètres. On voit que on commence par A mais après A2 mais après A1, je ne comprend pas mo pourquoi cette ordre en particulié ?

D'ailleurs on est obligé de mettre tous ampèremètres, enfin OK j'ai compris un ampère pour chaque lampe mais celui du début ??? Esceque elle correspond à l'intensité du circuit électrique en tout, c'est à dire que en série si il y'a un ampèremètre pour chaque lampe et que c'est la même intensité que le premier ampèremètre relié avec la pile du courant continu.

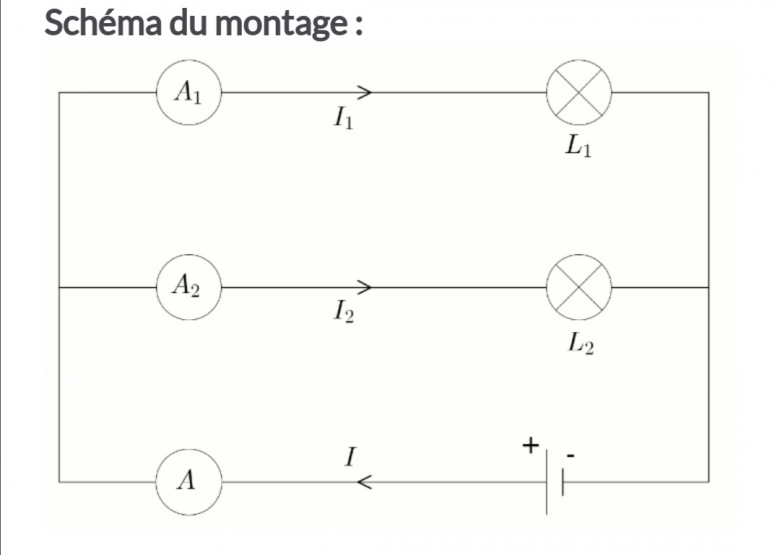

Pareil pour le cricuit en dérivation,  l'intensité est égale à la branche principale c'est à dire l'amperemetre branché à la pile.

Donc ceci revient à ma question, pourquoi en dérivation mettre un ampèremètre sur la branche principale sachant que on peut conniatre la valeur de l'intensité avec les deux ampèremetres.
Et en série pourquoi mettre deux ampèremetres pour les deux lampes sachant que un ampèremetre trouve directement l'intensité.

Merci d'avance, et désolé si je n'ai pas très bien expliqué mais j'ai fais de mon mieux

Questions sur l'intensité électrique

Questions sur l'intensité électrique

Posté par
gbm Webmaster
re : Questions sur l'intensité électrique 05-08-20 à 13:06

Bonjour ForbagROYAL,

Je vois que tu poursuis sur la voie des révisions estivales .

C'est effectivement une notation qui lie un ampèremètre à une lampe :

* ampèremètre A pour la lampe L ;
* ampèremètre A1 pour la lampe L1 ;
* ampèremètre A2 pour la lampe L2.

C'est une façon de démontrer par l'expérience que l'intensité du courant dans un circuit en série est la même en tous points de ce dernier.

Bien évidemment, dans un TP, 1 seul ampèremètre suffira pour un circuit en série. Par ailleurs, tu peux le placer avant ou après la lampe, ça ne change strictement rien, du moment qu'il est placé en série sur le circuit (alors qu'un voltmètre doit être monté en dérivation).

Concernant le circuit en dérivation, avoir un ampèremètre sur chaque branche est de vérifier la loi d'additivité des intensité du courant : I = I1 + I2.

Posté par
ForbagROYAL
re : Questions sur l'intensité électrique 05-08-20 à 13:09

OK merci 😉, je me disais aussi

Posté par
ForbagROYAL
re : Questions sur l'intensité électrique 05-08-20 à 13:13

Ah oui j'oubliais, on doit toujours mettre trois ampèremetres dans le circuit en dérivation et non deux

Posté par
gbm Webmaster
re : Questions sur l'intensité électrique 05-08-20 à 13:21

Je t'en prie !

ForbagROYAL @ 05-08-2020 à 13:13

Ah oui j'oubliais, on doit toujours mettre trois ampèremetres dans le circuit en dérivation et non deux

C'est mieux ainsi

Posté par
ForbagROYAL
re : Questions sur l'intensité électrique 05-08-20 à 13:21

OK merci

Posté par
gbm Webmaster
re : Questions sur l'intensité électrique 05-08-20 à 13:26

De rien
