Question pour un controle
bonjour, j'ai un controle de physique mercredi, et j'aimerai comprendre deux choses, je ne comprend pas comment calculer Umax et T, je sais calculer umax avec la formule Ueff, mais je ne comprend pas comment la calculer avec l'oscillogramme, je ne sais pas ce qu'il faut compter dessus, pareil pour T, je ne comprend pas, pourtant j'ai vraiment essayé...
par exemple sur ce site

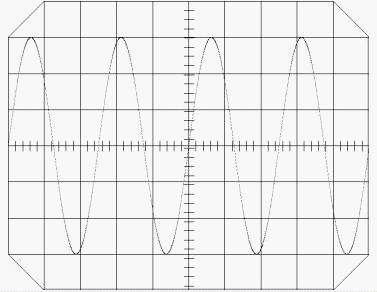

la ou il y a L'oscilloscope est réglé sur: 5V/div (5 Volts par divisions) en verticale et 2 ms/div (2 milliseconde par division) en horizontale et on obtient l'oscillogramme suivant:
je ne vois pas ou est le 5 et le 2 en verticale et en horizontale......
pourriez vous m'aider, je voudrais ne pas rater mon controle
Edit Coll : image placée sur le serveur de l'
Merci d'en faire autant la prochaine fois !
Bonjour,
Comme cela est très bien expliqué sur le site que tu as consulté :
. verticalement : un carreau vaut 5 volts ; la tension maximale vaut donc 3 carreaux c'est-à-dire 15 volts
. horizontalement : un carreau vaut 2 millisecondes ; la période vaut 2 carreaux et demi donc 5 millisecondes (ou 0,005 seconde) ; et la fréquence vaut 1 / 0,005 = 200 Hz (200 hertz).
ah donc pour calculer umax il faut compter le nombre de carreau que la vague fait en vertical et multiplier et pour la période il faut calculer le nombre de carreau que le motif fait en horizontal ?
