potentiomètre
Bonjour,
J'ai une question d'un exercice il me demande une relation entre Us et x.
x est la position du curseur du potentiomètre.
Les résistances sont égaux.
J'ai appliqué le diviseur de tension au borne de R2.
Je ne vois pas où je dois mettre le x dans la formule ci dessus.
Bonjour
A mon avis :
R2=R.x
R1=R.(1-x)
avec x=0 si le curseur est au point bas et x=1 si le curseur est au point haut
Merci
Mais si je place une résistance R après comme dans le schéma , comment je vais appliquer le diviseur de tension?
La résistance R, je la place où dans la formule?
Dans le deuxième circuit que j'ai publié. La résistance R est placé après le R2.
Ce que je ne comprend pas, c'est que comment la résistance R n'apparaît pas dans la formule alors qu'elle est présent dans le circuit .
J'ai bien peur que tu n'aies pas vraiment compris mon message du 08-05-20 à 18:40. As-tu eu l'occasion de manipuler un potentiomètre ou un rhéostat ? Il s'agit d'un conducteur unique de résistance R le long duquel peut glisser un curseur. La résistance entre la borne A et le curseur C vaut R1 et celle entre le curseur C et la borne B vaut R2. Suivant la position du curseur, R1 et R2 peuvent varier mais la somme R1+R2 reste égale à R.
On caractérise la position du curseur par un nombre réel x variant de 0 à 1 ; x=0 quand le curseur est en B ; alors : R2=0 et R1=R ; x=1 quand le curseur est en A ; alors R2=R et R1=0. Dans le cas général d'une position quelconque du curseur C :
Cela vérifie bien : et les conditions limites x=0 et x=1 sont bien vérifiées. Dans ces conditions, la formule du diviseur de tension que tu as déjà fournie conduit à :
En déplaçant le curseur, on peut régler la tension de sortie entre zéro et Ue/2.
mais un rhéostat oui
Si on utilise les trois bornes du rhéostat comme ici, on obtient un diviseur de tension réglable en fonction de la position du curseur.
Tu connais peut-être l'utilisation plus simple du rhéostat : on l'utilise comme simple résistance réglable : on utilise uniquement la borne B et le curseur C ; entre ces deux bornes, on obtient une résistance R2 réglable entre zéro (C en B) et R (C en A).
c'est à dire que si la résistance est placé avant ou après le potentiomètre , la tension de sortie sera le même?
la tension de sortie sera le même?

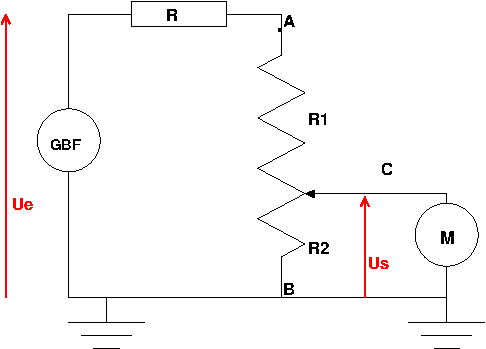

Oui. Cependant, en pratique, le premier montage proposé (message du 08-05-20 à 18:35) est préférable. Le potentiomètre est en pratique relié à un récepteur (moteur, haut-parleur...) de façon que déplacer le curseur C permette de régler Us et donc la puissance reçue par le récepteur noté M sur mon schéma.
Pour des raisons de sécurité, la masse du générateur (GBF), sa borne noire en général, et la masse du récepteur (sa borne noire aussi) doivent être reliées à la terre. Cela suppose que les deux masses soient au même potentiel pour ne pas créer de court-circuit. Cela est bien le cas sur le montage ci-dessous, cela ne serait pas le cas si R était placée entre la borne B et le générateur (montage du 08-05-20 à 20:05).
PS : lorsqu'un courant parcourt le récepteur (M), la valeur de la tension Us est différente de celle obtenue précédemment. En effet, la formule du diviseur de tension suppose qu'aucun courant ne sorte par la borne C... Mais là : l'étude se complique et est hors sujet par rapport à cet exercice.
