il faut que je détermine les caractéristique lorsuqe le centre d'inertie du solide est aux position M5 M9 M11

t'es plus la?

Il y a quelq'un?

s"il vous plai?

les deux phases doivent être rectiligne accéléré pour le 1er et rectiligne uniformepour le 2 après tu délimite avec les positions des points, par exemple de m1 à m7 ....

ouai c'est ce que j'ai fais comment je fais pour t'envoyer le document c'est pr la 2eme expérience que il y a un document

et bien tu scannes tu enregistre en format gif, puis tu clique en dessous sur le sorte de petite lettre et tu selectionne ton image dans "parcourir" et ok, tu comprends c'est tout simple ?

mais j'ai pas de scanner comment on fait un dessin comme tu a fais tout a l'eure je te montrerai comment ca fait a peut pres

j'ai fais sur paint et enregistré en format gif

c'es tp gro je fais comment pour compresser?

ca fait un cercle en faite

ah ok !

bon tu peut me dire les 2 phAses que tu observeS stp ?

enfin po tout a fait cela t'aide un arc de cercle ca c'es le shema que j'ai

Sur une table plane et horizontale on dispose un mobile autoporteur S de forme cylindrique de masse M=300g ce mobile est relié par l'intermédiaire d'un long fil très fin a l'extrémitié E d'un ressort a spires non jointives et de masse négligeable par rapport a M dont l'autre extrémité P est fixée a la table

Un dispositif d'étincelage marque sur un papier enregistreur posé sur la table les dispositions successives occupées par le centre de la base du mobile S a des intervalles de temps égaux a t=40ms
le fil tant parallèle a la table et le ressort non tendu l'étincelage se fait au point O l'expérimentateur dire sur le mobile dans la direction PE et amène le centre de la base du mobile en A ou on effectue un étincelage.Il l'abandonne alors sans vitesse initiale et obtient la trajectoire chrono ponctuée dont les point successids ont été numéroté de M1 M11 (j'ai une feuille)

absicce en cm des points de la trajectoire chrono ponctuée par rapport a 0 A(15) M1(14.85) m2(13.95) m3(12.30) m4(10.05) m5(7.20) m6(4.00) m7(0.60) m8(-2.85) m9(-6.30) m10(-9.70) m11(-13.10)

1)on constate qu'il y a deux phase au cours du mouvements quelles sont les limites de celle ci exprimer sous forme d'un segment les deux phase sont
de M1 a M7 car elles sont posotives et M8 a M11 négatives?? c'est bon? je vois deux phase je pense mais bon

voila comment ca fait

voila merci si tu peux m'aider

mais il faut que tu traces les points aussi , sinon je peut pas te dire les 2 phases

oui mais les deux phase c'est pou un autre dessin
.M11


.M10


.M9


.M8


.0
.M7


.M6



M5





M4



M3

M2

M1
A

Voila la representation ou il faut définir les deux phases

oiuuu il y a quelq'un?

de m0 à m5 mt rectilgne accéléré et de m5 à m11 mvt rectiligne uniforme

suivant les resltat j'ai po mouvement acceleré de M0am5

absicce en cm des points de la trajectoire chrono ponctuée par rapport a 0 A(15) M1(14.85) m2(13.95) m3(12.30) m4(10.05) m5(7.20) m6(4.00) m7(0.60) m8(-2.85) m9(-6.30) m10(-9.70) m11(-13.10)


j'ai copié au hazard c'est ceci kil faut regardé

je ne comprends pas ce que çà veut dire

c'est quoi l'abscisse ?

en faite c a partir de 0 que c'est calculer je sais pas ce que c'est l'absicce

Sur une table plane et horizontale on dispose un mobile autoporteur S de forme cylindrique de masse M=300g ce mobile est relié par l'intermédiaire d'un long fil très fin a l'extrémitié E d'un ressort a spires non jointives et de masse négligeable par rapport a M dont l'autre extrémité P est fixée a la table

Un dispositif d'étincelage marque sur un papier enregistreur posé sur la table les dispositions successives occupées par le centre de la base du mobile S a des intervalles de temps égaux a t=40ms
le fil tant parallèle a la table et le ressort non tendu l'étincelage se fait au point O l'expérimentateur dire sur le mobile dans la direction PE et amène le centre de la base du mobile en A ou on effectue un étincelage.Il l'abandonne alors sans vitesse initiale et obtient la trajectoire chrono ponctuée dont les point successids ont été numéroté de M1 M11 (j'ai une feuille)

absicce en cm des points de la trajectoire chrono ponctuée par rapport a 0 A(15) M1(14.85) m2(13.95) m3(12.30) m4(10.05) m5(7.20) m6(4.00) m7(0.60) m8(-2.85) m9(-6.30) m10(-9.70) m11(-13.10)

et tu trace ses valeurs sur une droite la tu verra bien

oui j'ai un shcéma qui les a tracé mais c'est bon les phase mais c'est les question dont je ne compred pas

poste moi la question 2)

) calculer la vitesse aux dates t3,t4,t5,t6,t7,t8,t9 puis faire un tableau donc on fait par exmple pour t3 V3=v4-v2      v4=M3M5/2T=0.6375 m.s-1 c'est juste?ceci je pense que c'est bon c'est bien ca qu'il faut faire?


3)ensuite il faut justifier le calcul de la valeur expérimentale de la variation du vecteur vitesse aux dates t4.5.6.7.8
la je ne comprend pas ce qu'il faut faire

2) tu  calcules les vitesses instantanées soit :

t3 =  t4-t2 / 2T EXACTEMENT

tu arrondiras bien sur

3) il n'y a pas de calcul, pour le vecteur variation de vitesse , c'est juste du traçage

oui mais t4=distance entre M3 et m5 non? ou il faut juste faire 10.05-13.95=-3.9??

il faut bien faire distance/2t?

PERSONNE peut m'aider?

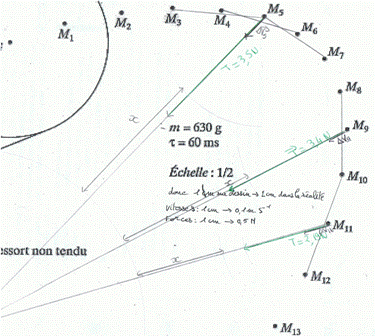

Voici le shéma enfin ji suis arrivé il faut que je dise les caractéristique de la tension T lorsque le centre d'inertie est aux position M5 M9 M11 les représenter il faut faire le poids ?c'est tout

Déterminer a l'aide de l'enregistrement les caractéristique du vecteur DELTA vi du centre d'inertie G du solide lorsqu'il passe en M5 M9 M11 DELTA v5=V6-V4
comparer ses résultats obtenus pour le vecteur tension T et pour le vecteur delta vi

peut on en déduire une relation entre la somme des forces appliqué a un solide et le vecteru DELTA vi? aider moi s'il vous plait c'est super simpa
