Bonjour,
Je souhaiterais résoudre un exercice d'introduction à la mécanique des fluides, seulement je ne suis pas sûr de mes réponses..

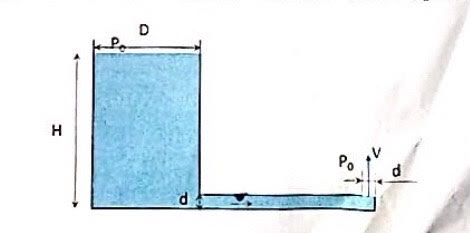

Voici l'énoncé (voir photo pour le schéma) :
Sur un jet d'eau alimenté par un réservoir, une conduite horizontale de diamètre d amène l'eau à la vitesse du réservoir d'eau. Le trou par lequel s'échappe l'eau du jet a un diamètre d. Dans toute la suite on considérera que la vitesse
de l'eau au passage par ce trou est constante. Les dimensions du réservoir sont très grandes devant D et d de sorte que l'altitude H à laquelle se trouve la surface libre de l'eau dans le réservoir sera considérée comme constante. La pression qui règne au sommet du réservoir est à la pression atmosphérique
.
Données : H=30cm, D=20cm, d=3nn, =10m/s, g=10m/s
1) Écrire la conservation du débit volumique d'eau Qv entre la conduite horizontale et le jet. Sachant quel D>>d, quelle conséquence ceci a-t-il sur les vitesses et
?
2) Avec l'équation de Bernoulli, exprimer la pression p dans la conduite horizontale pour que l'eau soit expulsée à la vitesse . Calculer
.
3) À quelle altitude h s'élève le jet d'eau ? On négligera l'effet de la résistance de l'air sur le jet. Calculer numériquement h.
(viscosité de l'eau à température ambiante : )
4) On prend maintenant en compte les forces de viscosité dans la conduite horizontale. Calculer le nombre de Reynolds dans la conduite horizontale, en déduire la nature de l'écoulement.
5) Dessiner le profil de vitesse de l'eau dans une section de la conduite. Expliquer qualitativement la forme du profil ? Comment s'appelle ce type d'écoulement ?
Mes réponses :
1) Débit volumique :
Donc
Le débit volumique est conservé car les vitesses et
sont les mêmes et restent constantes car la diamètre de la conduite horizontale est égal à celui du trou.
2) Avec l'équation de Bernoulli j'obtiens ( et
altitude de la conduite et du trou):
car la conduite et le trou sont à la même hauteur donc
.
Donc
3) Toujours avec Bernoulli,
À partir de là je bloque, est-ce que doit être nul car les deux pressions sont égales ? Comment calculer numériquement h sans avoir la valeur numérique de
? Quel est l'intérêt de dire que l'altitude H du réservoir est constance, qu'est-ce que ça peut changer dans mes calculs ? Je ne sais pas si mon raisonnement depuis le début est bon ou pas, merci d'avance pour votre aide.
Bonjour
Pour 1, la conservation du débit conduit simplement à :
D2.V=d2.v
Donc si D>>d , V par rapport à v ?
Pour 2 et 3 : il est possible d'appliquer le théorème de Bernouilli entre l'entrée dans le tuyau horizontal et la sortie.
Il est aussi possible d'appliquer le théorème de Bernouilli entre la surface libre à l'altitude H et l'orifice de sortie à l'altitude nulle.
Pour la question 1) on cherche la conservation du débit volumique entre la conduite horizontale et le jet et non le réservoir, je n'ai pas compris pourquoi nous devons inclure la dimension du réservoir D dans l'équation de conservation ? Du coup si D>>d on a v>>V ?
Je me suis "emmêlé" les pinceaux dans les notations.
Je reprends (toutes mes excuses...) :
Appelons la vitesse de descente du niveau d'eau dans le bassin. La conservation du débit conduit à :
D2.V1=d2.v
Supposer D>>d conduit à V1<<v ; ce qui conduit à négliger la vitesse de descente du niveau d'eau dans le bassin et donc à considérer H comme une constante.
Ensuite, si tu appliques le théorème de Bernoulli à la surface libre, à l'entrée dans le tuyau et à la sortie (trou), tu obtiens :
avec v=V , P=Po et le terme en V12 négligeable.
Pour être sûr de bien pouvoir négliger le terme en V12, peux-tu fournir la valeur de d : ton énoncé paraît bizarre à ce sujet ?[/tex]
Merci pour votre réponse. Oui mes excuses j'ai fais une faute de frappe dans l'énoncé, ce n'est pas "d=3nn" mais d=3mm.
D'accord donc si je poursuis le développement de l'équation de Bernoulli, on obtient :
car
donc .
Pour la question 3, est-ce que mon équation de Bernoulli est bonne ?
Parce que si je la refais (en prenant en compte que et
) et que j'isole h j'ai :
Ce qui donne un jet de 0m de hauteur...
En tenant compte aussi de la conservation du débit :
V=v et P= Po
La double égalité que j'ai écrite conduit à :
v2 =V2 = 2.g.H
Je ne vois pas comment trouver l'altitude h du jet avec ce qu'on obtient de la double égalité de la question 2 : . Car ici on a seulement la hauteur H de l'eau dans le réservoir qui est présente dans l'égalité mais
il me semble
Une fois obtenue la vitesse de sortie V de l'eau, tu appliques à une goutte la relation fondamentale de la dynamique en négligeant les frottements ou, si tu préfères, le théorème de l'énergie cinétique. Tu vas obtenir :
V2 = 2g.h
Cela donne bien : h = H mais bien sûr la réalité est plus compliquée à cause des frottements de l'air et de la viscosité de l'eau.
Merci c'est bien plus clair pour moi après le théorème de l'énergie cinétique.
Pour la suite, la question 4 j'ai donc calculé le nombre de Reynolds :
Il s'agit donc d'un écoulement inertiel où la viscosité est très faible. Est-ce correct ?
J'ai cependant pas trop compris la dernière question (5), je ne sais pas ce qu'est un profil de vitesse.. Puisque la vitesse reste constante le long de la conduite horizontale de diamètre d constant, le profil est celui d'une vitesse v constante ?
Attention : ne pas confondre viscosité dynamique et viscosité cinématique. Revois ton calcul du nombre de Reynolds. La fin de l'exercice relève simplement du cours.
