Bonjour Julie

Tu aurais dû juste scanner le circuit et recopier l'énoncé

Merci pour le conseil, je fais ça tout de suite!

Suite au manque de netteté et au conseil de lièvre59,
je tape l'énoncé et poste l'image du circuit:

On rappelle les lois:
Loi n°1: "La somme des tensions aux bornes de chaque dipôles recepteur en série est égale à la tension aux bornes du générateur."
Loi n°2: "Les tensions aux bornes de deux dipôles en dérivation sont égales."
Loi n°3: "L'intensité dans une même branche ou dans un circuit série est la même partout."
Loi n°4: "L'intensité dans la branche qui contient le générateur est la somme des intensités dans les branches dérivées pour un circuit avec dérivation."

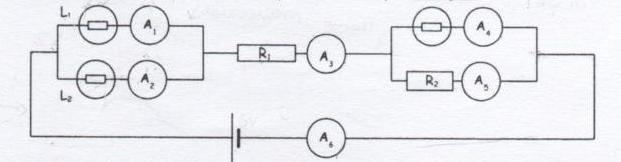

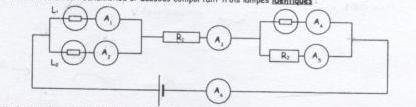

On considère le circuit shématisé ci dessous comportant trois lampes identiques:
                \SCHEMA PLUS BAS\
La tension aux bornes du générateur vaut 6V. On rappelle que la tension aux bornes des appareils de mesure est nulle: ils n'interviennent pas dans le circuit. La tension aux bornes de la première dérivation vaut 2V, celle aux bornes de la seconde dérivation vaut 2.5V.

1) Calcule la tension aux bornes du dipole R1. Donne le numéro de la loi utilisée.
      -->J'ai trouvé: Ur1=1.5V

2) Donne la tension aux bornes de la lampe L1 si celle aux bornes de L2 est de 2V.Donne le numéro de la loi utilisée.
      -->J'ai trouvé: Ul1=2V

3) Donne l'intensité mesurée par A3 si celle mersurée par A6 vaut 350mA. Justifie.
      -->J'ai trouvé A3= 350mA mais je ne suis absolument pas certaine de mon résultat!

4) Quelle est l'intensité qui traverse L1? On rappelle que les lampes sont identiques.
      --> ???????

5) L'intensité mesurée par A4 est égale à celle qui traverse L1 (calculée précédemment), calcule l'intensité mesurée par A6.
      --> ???????

Merci d'avance!
           Julie
