Bonjour

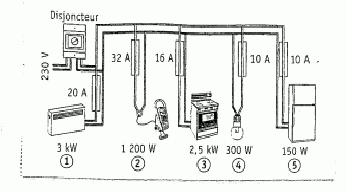

Je vous mets l'énoncé concernant le shéma ci-dessus

Calculer les valeursdes intensités efficaces des courants qui traversent chacun des appareils lorsqu'ils fonctionnent sous 230 v.
En déduire si les fusibles placés sont adaptés aux appareils qu'ils protègent, en complétant le tableau suivant :

Appareil :  1  :  2  :  3  :  4  :  5  :

P(W)     :     :     :     :     :     :

I(A)     :     :     :     :     :     :

Fusible  :     :     :     :     :     :


Merci de bien vouloir m'aider car je n'ai pas bien compris
adapté

Bonjour,

Pour le premier appareil.
Il est alimenté avec une tension efficace de U = 230 V
Il a une puissance de P₁ = 3 kW = 3 000 W

Donc il est parcouru, en fonctionnement, par un courant dont l'intensité efficace vaut
I₁ = P₁/U = 3 000 / 230 13 A

Le fusible de 20 A est-il le mieux adapté ?

Rebonjour

Je mettrai plutôt pour l'appareil n° 1 un fusible de 16 ampères

J'ai fait les calculs pour les autres appareils

1200 : 230 ~ 5 A    je mettrai un fusible de 10 A

2500 : 230 ~ 10 A   je mettrai un fusible de 10 A

300 : 230 ~ 1 A

150 : 230 = 0,65 A

Concernant les 2 derniers appareils les fusibles semblent bon

Pouvez-vous me dire si cela est correcte

Merci

2500 watts et 230 volts, cela fait une intensité supérieure à 10 A
Donc le fusible de 10 A ne convient pas

Pour les deux derniers appareils (tes calculs sont justes) il me semble que des fusibles plus faibles seraient plus adaptés.
