Impédance d'entrée d'un circuit
Bonsoir à tous,

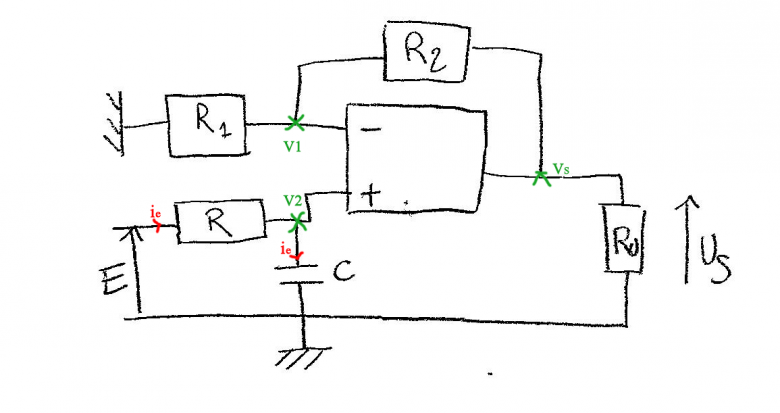

Voilà le circuit sur lequel je dois travailler :
.
Je dois en particulier trouver l'impédance d'entrée du circuit et la fonction de transfert , sachant que E est une tension sinusoïdale de pulsation
.
L'amplificateur opérationnel (AO) est considéré idéal.
Voilà ce que j'ai fait :
Impédance d'entrée
Avec la loi des mailles :
D'où l'impédance d'entrée . Ca me semble bizarre car ça se dépend pas de
ni de
. Qu'en pensez-vous ?
Fonction de transfert
Par le théorème de Millman au potentiel V1 et V2, on a :
J'en tire :
Est ce que vous êtes d'accord ?
Bonsoir,
Impédance d'entrée, ok.
Fonction de transfert, ton résultat est homogène à des
2. Ça ne peut pas être bon.
Millman, c'est bien, les diviseurs de tension, c'est parfois plus simple.
Pour répondre à ton interrogation, un des intérêts des AO, c'est de rendre l'impédance d'entrée indépendante du circuit de rétroaction.
)En effet, j'ai fait une petite erreur de calcul !
En revanche, j'ai du mal à voir un pont diviseur de tension ici, où est ce qu'il est ?
Merci beaucoup, en tout cas !
Il y a 2 diviseurs:
E alimente R et C en série. V+ est la tension aux bornes de C.
Us alimente R1 et R2 en série. V- est la tension aux bornes de R1.
