bonj

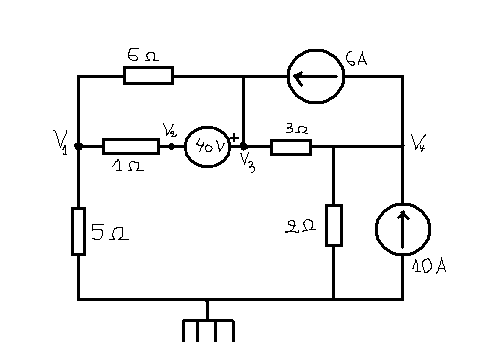

sauf erreur, pour la resistance 2ohms

Rth = 3 + (6//1) + 5 = (8 +6/7)ohms

Tout d'abord, pour calculer la résistance équivalente , on doit cour-circuiter les générateurs de tensions et enlever les générateurs d'intensité.

Sauf distraction.

Salut,
J'aimerais bien que ça soit étape par étape, si possible
Voilà , je ne savais pas qu'on doit enlever les générateurs d'inténsité et non pas uniquament les courcircuiter.
voilà ce que j'obtiens alors Rth = 3+6/(6+1)+5 = 62/7 ohms , comme le résultat d'Abdel01
Est'ce que le circuit est bien correcte?

Salut,
Je n'arrive pas du tout à calculer le Eth,...??
D'où commencer???

pour calculer Eth tu n'as qu"as calculer la ddp dans la branche où se trouve la resistance(Va-Vb). mazis pour cela utilise le reseau initial

bonjour,
On peut commencer, bien que ce ne soit pas absolument nécessaire, pa

J'ai posté accidentellement...

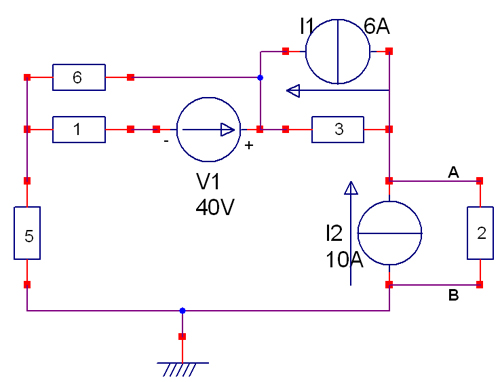

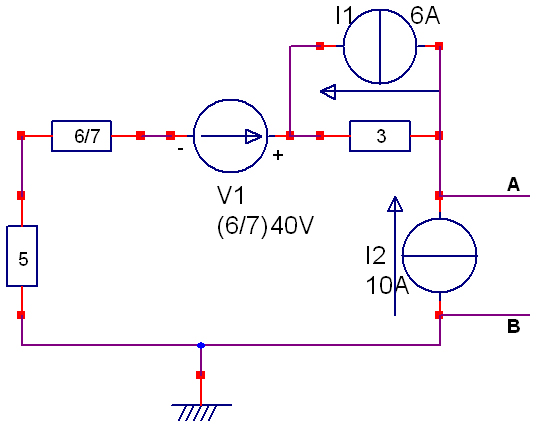

On peut commencer, bien que ce ne soit pas absolument nécessaire, par remplacer l'ensemble générateur 40 V, 6 ohms et 1 ohm par le générateur de Thévenin équivalent.
Ceci nous donne Eth = (6/7)40 et la Rth est 6 // 1 donc Rth = 6/7 .

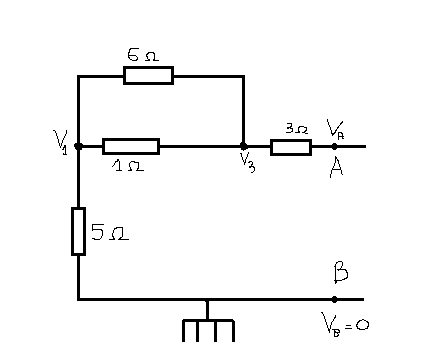

Ensuite on coupe aux points A et B. Pour trouver la résistance de Thévenin équivalente, on cherche la résistance entre A et B en éteignant les générateurs et en les remplaçant par leur résistance interne (0 pour les générateurs de tension et une résistance infinie pour les générateurs de courant).
Rth = 3 + (6/7) + 5 = 8 + (6/7)
comme cela a déjà été trouvé.
Après, on va s'occuper de Eth...

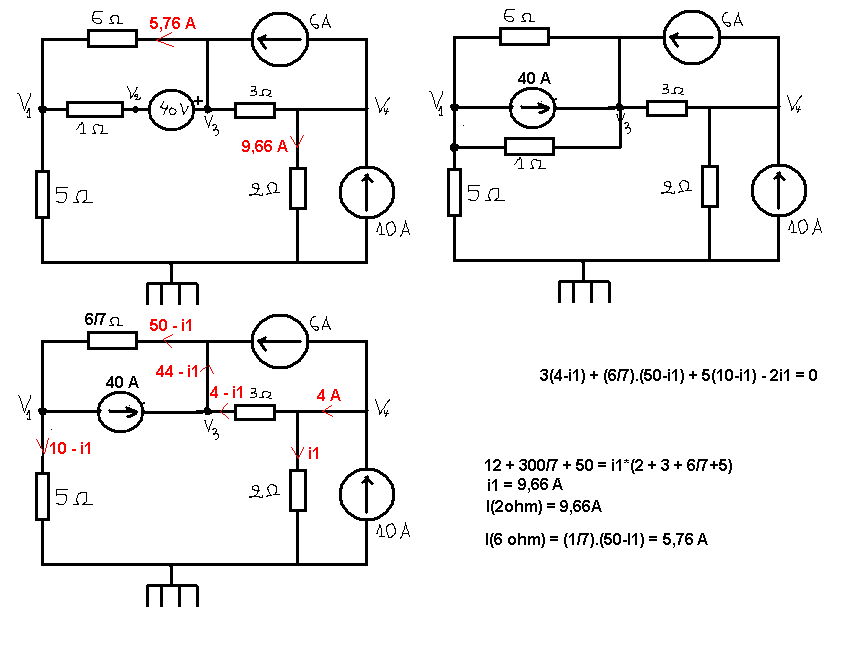

Le courant du générateur 10 A passe, d'une part par le générateur de courant de 6 A, et d'autre part par la résistance de 3 pour les 4 A qui restent. Ensuite on trouve (6/7)40 V et la résistance de 6/7 traversée par 10 A, puis la résistance de 5 traversée par 10 A. Donc si on fait la somme :
Eth = (4x3) + (6/7)40 + 10 6/7 + (5x10)
Eth = 734/7 V

on a donc:
Eth = (Rth+R)I
734/7 = (8 + 6/7 + 2)I
d'où : I = (734/7) (7/76) 9,66 A

Cela doit répondre à la question 1 : "En appliquant le théorème de Thévenin, évaluer le courant à travers la résistance de 2 ohm du circuit".

On pourrait aussi remplacer le générateur de 6 A et la résistance de 3 par le générateur de tension équivalent en appliquant le théorème de Norton. Mais cela n'amène pas de simplification déterminante...

merci pour ces precieuse explication et pour la resistance de 6 ohms comment on va proceder ?!!

De la même façon...
Pour appliquer le théorème de Thévenin, je pense qu'il est plus facile de commencer à appliquer le théorème de Norton pour transformer les générateurs de courant en générateurs de tension.
Ensuite, on applique "bêtement" le théorème de Thévenin.
On calcule E_th aux bornes de la 6 (enlevée) et R_th, la résistance aux bornes de la  6 (enlevée) avec les générateurs remplacés par leur résistance interne.

ah merci je vois maintenant si non j ai un probleme pour calculer Eth avec l'exercice ci dessous

*** lien effacé ***

je trouve Eth = 3.6 alors qu on parle de 1.6 v

Edit Coll

ca va je l'ai trouve en tout cas merci et a tres bientot .
