Bonjour Bubulle,

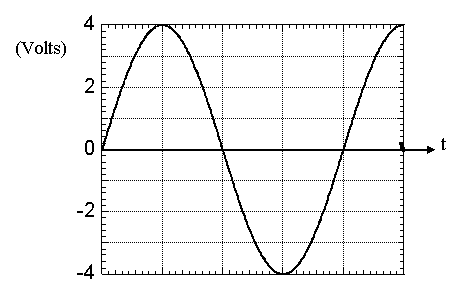

en effet sans la photo de l'ecran de l'oscilloscope ce n'est pas facile de repondre a ta question. Je te propose donc une reponse qui s'appuie sur le schema ci-dessous : il represente une tension alternative dont le maximum est a 4 carreaux au-dessus de l'axe horizontal median, et le minimum a 4 carreaux en-dessous. L'amplitude de cette tension est donc de 4 carreaux, et la difference entre le maximum et le minimum vaut 8 carreaux. Si on te dit que la sensibilite verticale est de 1 V par carreau (remarque : un carreau et une division, c'est pareil), alors l'amplitude de cette tension est V_M = 4 volts, et la difference entre son max et son min vaut 8 volts. Vu ? Tu dois compter le nombre de carreaux qui separe verticalement deux points de l'oscillogramme, et multiplier par la sensibilite verticale pour obtenir une conversion en volts.
Meme travail pour la periode : mon oscillogramme montre que la tension repasse par la meme valeur 4 carreaux horizontaux plus tard (regarde le long de l'axe Ox). La periode est donc de 4 carreaux, et si la sensibilite horizontale (ou de balayage) vaut 2 ms/carreau, on obtient une periode T egale a 2 x 4 = 8 ms.
La frequence F se deduit de la periode T par la relation F = 1/T ; on obtient la frequence  en Hertz si la periode est exprimee en secondes (attention aux unites, c'est tres important !).
Donc T en s = 8 x 10^-3 s, soit F = 125 Hz.

Voila, il ne te reste plus qu'a faire le meme trafvail avec ton propre oscillogramme.

A bientot, Prbebo.

Merci beaucoup, je vais essayer de prendre plus de temps pour comprendre...

Pourriez-vous m'expliquer comment on met une photo sur le forum?

Oui, mais il y a sur le forum une foire aux questions (FaQ) dans laquelle tout est explique. Il faut que ta photosoit au format gif de preference, ne pas depasser 50 kO et surtout de dimensions inferieures a 800x850 pixels.
Si ta photo ne respecte pas ces normes, il faut la reduire avec un logiciel de traitement d'images (je te conseille photofiltre, 100 % gratuit et qui fera ca tres bien).
Sinon tu cliques sir le bouton Img en dessous de la fenetre de texte ou tu tapes un post, puis parcourir pour pointer la photo sur ton ordi, puis "ouvrir" et enfin sur "attacher".

BB.

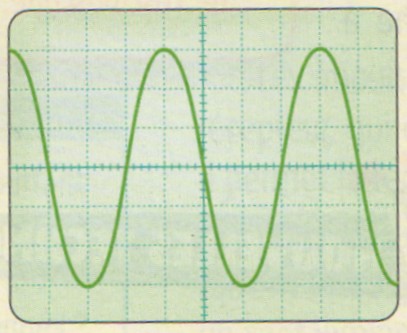

Voici la photo de mon exercice et merci pour les explications =)

Bravo pour avoir reussi a mettre sur le forum la photo de l'ecran de l'oscilloscope ! Maintenant on peut reprendre mon explication en l'adaptant a ta situation :

1 - l'amplitude de la tension fait 3 divisions verticalement, donc elle vaut 3 divisions x 1 Volt par divison, soit 3 V.

2 -  En suivant avec un crayon le deplacement horizontal du signal, on constate qu'il repasse en un point identique au precedent tous ls 4 divisions. Ce nombre de divisins, converti en nombre de secondes, te donn la periode : T = 4 divisions x 2 ms par division, soit 8 ms ou encore 0,008 s. Donc F = 1/T = 125 Hz.

Au plaisir de te rencontrer de nouveau sur ce forum.  BB.

Je ne pense pas retourner sur ce forum étant donné que j'ai eu les meilleures explications que l'on peut avoir !!

Oui, certes, bien sur, of course ou encore evidemment... Mais, si tu rencontres de nouveau un exercice de physique que tu ne sais pas resoudre (et, puisque tu es seulement en troisieme, je peux te predire qu'il y a beaucoup de chances pour que ca se produise souvent), peux-tu me jurer que tu ne seras pas tente de revenir faire un petit tour sur le forum ...? Hein ? Eh bien, bien que je m'occupe en priorite (et en urgence) des sections "superieur" et "lycee", je te promets d'examiner ta requete avec beaucoup d'attention.  Bonne continuation, et bonne chance pour le DNB qui arrive bientot. BB.

Certes, je ne peux pas jurer que je ne reviendrais pas faire un tour sur ce forum étant donné que j'ai beaucoup de mal dans cette matière !! =/
