Bonjour,
Je souhaite avoir de l'aide sur un exercice d'électronique (car je n'ai pas de corrections et je suis très nul dans cette matière).

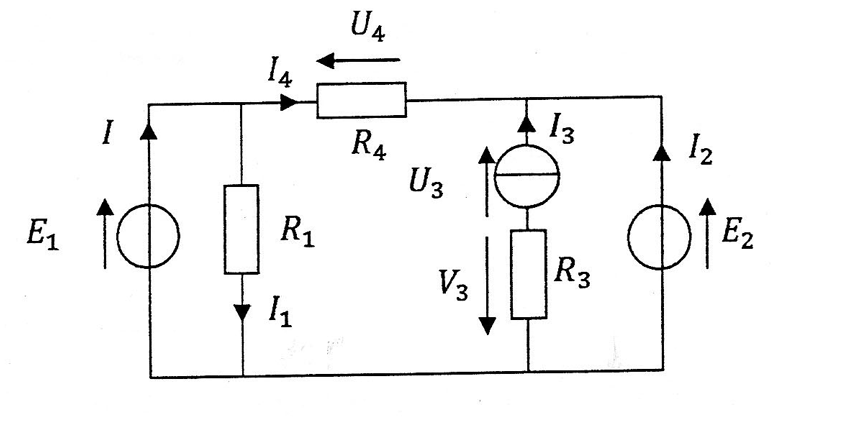

1° On suppose connu E1,E2,R1,R3,R4 et I3.
Déterminer les expressions littérales de I1,I4,I,I2 et U3 en fonctions des éléments connus.
J'ai partiel bientôt et j'aimerais savoir comment faire...
Merci
Bonsoir,
Pour I1, c'est facile. On a E1 aux bornes de R1. Donc I1 = E1 / R1.
Pour I4, I4 = (E1-E2) / R4.
Dans la branche du générateur de courant, le courant est imposé, c'est I3 (connu).
On a : E2 = U3 - V3
E2 = U3 - R3I3
U3 = E2 + R3I3
Et :
I2 + I3 + I4 = 0 (loi des noeuds)
I2 = - I3 - I4
I2 = - I3 - (E1-E2) / R4
Et :
I = I4 + I1
I = ((E1-E2) / R4) + (E1 / R1)
J'ai dû faire le tour...
Merci ! au fait c'était pas si compliqué...
Pourrais tu m'aider pour un autre exercice (théorême de superposition et générateur de thévenin ?)
Ah oui au fait une dernière question :
Quelle valeur aurait t'il fallu choisir pour I3 afin que U3 soit égal à 0 ? (sans changer les autres valeurs)
On fais comment là ?
Lien de l'autre exercice :
Générateur de thévenin
