Voici les schémas.
Elles sont  dans l'ordre sauf la dernière j'ai inversé avec celle que je vais mettre sur le prochain message car pas assez de place



** image effacée **

** image effacée **



Edit Coll

Bonjour,

Un seul problème ou exercice par topic :
Où dois-je poster une nouvelle question ?
_________

Tu peux poster une image par exercice, dans le bon topic.
_________

Quelles réponses proposes-tu ?

Voilà l'image que j'ai inversé avec celle d'avant

Mes réponses pour l'ex1:
1) Générateur : Un générateur est un dipole qui peut faire circuler un courant électrique dans un circuit.
Pour qu'un circuit électrique soit complet il doit nécessairement comporter au moins un générateur.
Noeud : Un noeud correspond à la borne d'un dipole à laquelle il y a au moins deux fils de connexion qui sont reliés. ou Un noeud correspond à la borne d'un dipole reliée au moins à deux autres dipoles(intrsection de fils de connexion.
Récepteur :On appelle récepteur tout dispositif capable de transformer de l'énergie électrique en une autre forme d'énergie*
Branche Principale : La branche Principale est la partie de circuit à laquelle appartient le générateur qui fournit le courant.
Branche dérivée :La branche dérivée est reliée à la branche principale par un ou plusieurs noeuds
Les branches dérivées ne comportent pas de générateur, ni de pile.

2) Je sais la réponse, mais je ne sais pas comment tourner ma phrase.

ex2 :
*** effacé ***

ex3 :
*** effacé ***

ex4 :
*** effacé ***


Pouvez-vous m'aider et me corriger SVP ?
Merci d'avance pour votre aide !


Edit Coll

D'accord pour tes réponses à la première question.

Donc tu ne dois pas avoir de mal à répondre à la deuxième question. Tu as tout le vocabulaire nécessaire.

Fais donc un essai !

Mais puisque tu connais la réponse, écris quelque chose. Je reformulerai au besoin.

Voici ce à quoi j'ai pensé

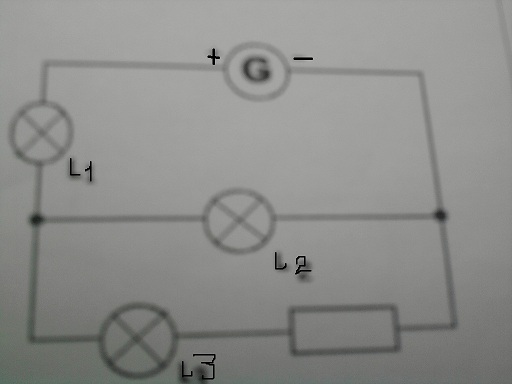

Dans le circuit suivant, la lampe L2 est sur la branche dérivée et le générateur est sur la branche principale.
La branche dérivée est reliée à la branche principale par les noeuds de circuit.
Le générateur, la lampe L1, la lampe L2 et la résistance sont en série donc font partis de la branche principale.
La résistance joue le rôle de récepteur.

Pour moi :

Ce circuit a deux nœuds.
G et L1 sont dans la branche principale entre ces deux nœuds
L2 est sur une branche dérivée entre ces deux nœuds
L3 et le récepteur R sont sur une autre branche dérivée, toujours entre ces mêmes deux nœuds

Ok, merci pour tout le temps que tu as consacré pour m'aider Coll !!!

Je ne te remercierai jamais assez !!

Je t'en prie.
À une prochaine fois !
