Bonjour,
C'est tout à fait ça.
Tu as compris te principe.
Tu n'as plus qu'à retenir le vocabulaire associé. Même si ce n'est pas le plus amusant.

je ne suis pas sur d'avoir tout compris! La chance cette fois ci a été de mon côté, il faut croire tout de même que les bases sont là.
Encore merci pour le coup de main

samy

De rien.
En plus, c'est agréable de lire un merci" de temps en temps.

bonjour à tous,
un petit soucis pour le calcul de tension

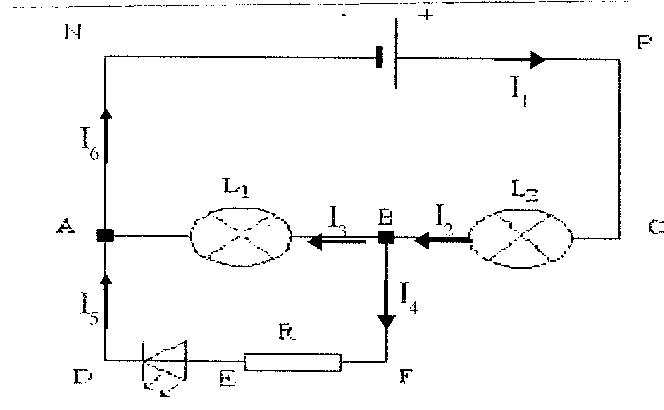

On a
Upn = 9V
Ubc = 6V
Uef = 2V

il faut calculer Uab, Udf, Una, Unp

Je trouve
Una = 0V (ça pas de problème)
Unp = - 9V (ça pas de problème)
Uab = Ubc = 6V (montage en dérivation: j'ai de gros doutes)
Udf = Ude + Uef (? car j'ai pas Ude)
Merci pour votre aide
samy

** image effacée **


*** message déplacé ***

Edit Coll

Salut,

Una = 0 V ok car la tension aux bornes d'un fil est nulle

Upn = +9 V

D'après la loi des mailles, Upn = Uac = Uab + Ubc donc Uab = Upn - Ubc = 9 - 6 = 3V

Les branches AB et DF sont en parallèlles donc Uab = Udf = Ude + Uef donc Ude = 3 - 2 = 1V

sauf erreur

Bonjour,

extrait de la FAQ du forum :

Q04 - Où dois-je poster une nouvelle question ?

Pour poster un nouveau message, choisissez le forum correspondant à votre niveau : collège ou lycée ou supérieur.

Pour parler du site en général (forum, suggestions d'amélioration, problème rencontré avec une fonctionnalité, etc.) utilisez plutôt le forum site.

Il existe également des forums plus spécifiques : Autre, Détente, Expresso, Espace Profs, etc.

Une fois le bon forum trouvé, choisissez "Nouveau sujet" ou descendez sous la liste des messages pour avoir accès au formulaire " Poster un nouveau message ". Et remplissez soigneusement les différents champs en respectant les consignes de bon usage que vous pourrez trouver tout au long de la lecture de cette F.A.Q.

Merci beaucoup. Très bonne soirée et à très bientôt
Samy
