Bonjour à tous...
Je suis entrain d'étudier le sujet 2009 du bts Audiovisuel pour m'entraîner (bas niveau :s), mais j'ai un soucis pour compléter un schémas... J'arrive à reporter l'image d'une objet etc... mais dès que le sujet change je suis perdu... D'autant plus qu'il y a deux Dioptre si j'ai bien compris...
Quelqu'un pourrait m'expliquer?
Merci beaucoup

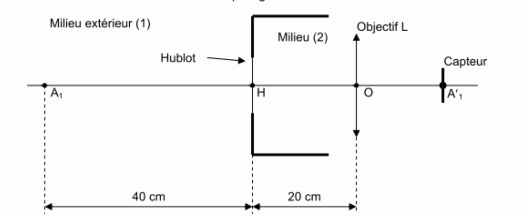

** énoncé effacé ; image laissée **
Edit Coll : images placées sur le serveur de l' Merci d'en faire autant la prochaine fois !
Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum
Salut, je viens de m'apercevoir que les questions n'apparaissent pas... Merci pour ta réponse

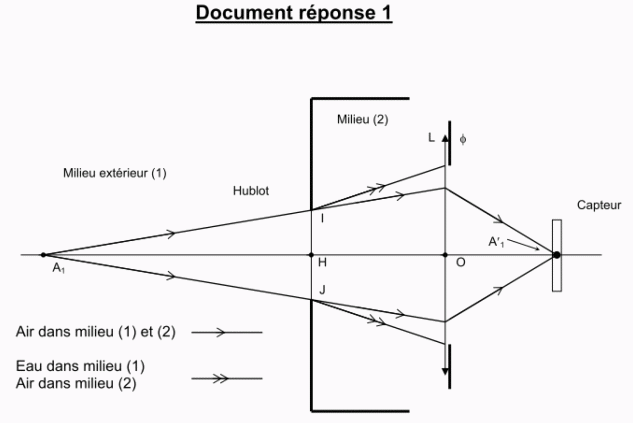

"Compléter le document réponse 1 en prolongeant les deux rayons et placer:
A2 : image de A1 donnée par le dioptre plan. Quelle est sa nature?
A'2: image finale donnée par l'objectif L (position approximative obtenue sans calcul)
Le disque lumineux formé sur le capteur par le faisceau se dirigeant vers A'2"
Je n'arrive pas à comprendre comment faire pour placer A2 et A'2 puisqu'il n'y a qu'un point sur l'axe optique... Et A'2 n'est il pas le point formé sur le capteur?
Autre chose, pour le disque lumineux, ne s'agit t'il pas du point déjà placé sur le capteur?
Nicolas
Connais-tu le principe d'un faisceau lumineux ou es-tu habitué à dessiner une image à partir de deux points précis (objet distinct)? Je pense cerner ton problème mais je n'en suis pas convaincue
Oui, j'arrive à retranscrire l'image d'un objet dès lors qu'il fait une certaine "hauteur", c'est à dire quand il y a au moins deux points A et B
Je te conseille tout d'abord de lire ces deux fiches, la première avant la seconde et d'établir un lien entre les figures : cela devrait t'aider dans la compréhension des faisceauxDès que tu bloques tu postes un message et on y va pas à pas ok?
Fiche 1 : Propagation, visibilité d'un objet et réflexion de la lumière
Fiche 2 : Image formée par une lentille mince convergente
Merci shadowmiko pour ta réponse... Ce que tu as posté sont des cours que j'ai et que je connais a priori... J'ai justement du mal à adapter les explications qui accompagnent les schémas du cours, au schémas du sujet car comme je te disais, j'arrive placer l'image d'un objet réel AB sur un schémas, mais je bloque ici, ou il y a seulement un point! Comment placer l'image alors que les rayons de l'objets passeront tous par l'axe optique? A aucuns moment il ne se couperont si?
Il y a ce type d'exemple dans les fiches... Que sais-tu d'un point placé sur l'axe optique? Ce point est à la fois A et B ici... Donc ton problème semble bien venir des faisceaux... Sais-tu ce qu'est un faisceau lumineux?
Oui partant de la source puisque la lumière se propage dans toutes les directions. On prend toujours les rayons passant par les "bords" des instruments optiques, ici le hublot. Ce type de figure ne te rappelle rien? (diffraction par exemple)?
Oui, mais ces rayons comment convergent-ils en un point et comment le définit-on puisqu'il ne passent pas F'? Ce point n'est pas forcement sur le capteur pour les rayons -->>-- comme pour les rayons -->-- ?
Je ne comprends pas ton problème. C'est parce-qu'ils ne sont pas déviés après le passage du hublot?
Après du reste qu'elles sont les propriétés d'un point placé sur l'axe optique et de son image? Si tu connais ton cours ça doit venir tout seul
Normalement quand je place l'image d'un point, j'ai pour habitude de le faire en traçant les rayons qui passent par les Points F ou F', et par le centre optique or la il n'y sont pas et je comprend pas comment alors on peux procéder pour placer l'image de A2 et de A'2! Sur quoi on s'appuie pour déterminer l'emplacement de l'image du point A1?
Oui je me doute que tu ne passe pas par le faisceau d'où ton problème. Un point sur l'axe optique a son image sur l'axe optique donc A'1 est sur l'axe optique et dans le plan de la lentille.
En fait dans un milieu homogène la lumière se propage en ligne droite, on utilise donc des rayons comme tu en parles. Mais si la fente possède la dimension de la longueur d'onde voire une dimension très proche alors le phénomène se produit.
Ce dont tu parles ce n'est rien d'autre qu'un faisceau particulier, ici la différence réside dans le fait que tes rayons partent de la source et que l'on se moque des points particuliers
D'accord, donc en fait je place le point A2 sur le capteur, et le point A'2 à peu près ou je veut derrière le capteur pour montrer que l'image ne se forme pas au même endroit à cause du passage hublot ??
MErci de ton aide
