Le circuit schématisé ci-dessous comprend trois ampèremètres :
L'ampèremètre A1 indique I1 = 0,75 A, l'ampèremètre A2 indique I2 =0,35 A et l'ampèremètre A indique I.
1. Indiquez le mode d'insertion des trois ampèremètres dans le circuit.
2. Comment sont montées les deux lampes?
3. Quelle sera l'intensité du courant qui traverse le circuit?
4. On débranche L1, les intensités I1 et I2 varient-elles ?
Justifiez votre réponse et indiquez la nouvelle valeur dans le ou les cas possibles.

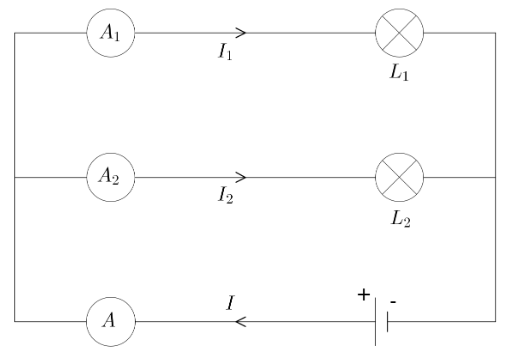

Schéma du montage :
Correction
1. Les ampèremètres sont branchés en série dans le circuit.
2. Les deux lampes sont montées en dérivation dans le circuit.
3. Comme les lampes L1 et L2 sont branchées en dérivation ou en parallèle , donc on va appliquer la loi d'additivité des intensités : I1+ I2 = I d'où : 0,75 + 0,35=1,10 A .
L'intensité du courant traversant le circuit est I =1,10 A .
4. Si on débranche L1, les intensités I1 et I2 varient et I2 = I =1,10 A et I1 = 0 A .

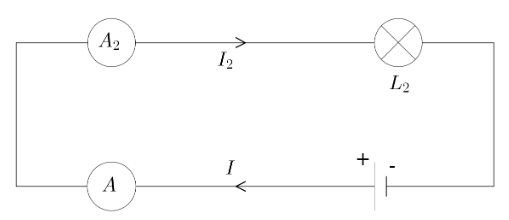

Le circuit est alors équivalent au schéma suivant donc l'intensité est la même dans tout le circuit car on a un circuit en série.
