Fiche de physique




Pour les candidats n'ayant pas suivi l'enseignement de spécialité :
Durée de l'épreuve : 3 h 30 - Coefficient 6


L'usage des calculatrices est autorisé.
Ce sujet ne nécessite pas de feuille de papier millimétré.
Le candidat doit traiter les trois exercices qui sont indépendants les uns des autres :
  • Exercice I - Odeur fruitée et arôme synthétique (7 points)
  • Exercice II - Le ludion (5 points)
  • Exercice III : ENSEIGNEMENT OBLIGATOIRE : Une lampe « secouée » (4 points)
  • Exercice III - ENSEIGNEMENT SPÉCIALITÉ : Modulation et démodulation d'un son (4 points)
7 points

exercice 1 - Odeur fruitée et arôme synthétique

Les parfums naturels, très chers car difficiles à extraire et à purifier, sont souvent remplacés par des produits chimiques synthétiques moins coûteux. Dans cet exercice, nous reproduirons l'odeur fruitée de la pomme par une réaction conduisant à la molécule de butanoate d'isoamyle.

On peut préparer le butanoate d'isoamyle (composé E) par action de l'acide butanoïque (A) sur l'alcool isoamylique (B).

Données :
Nom usuel Formule semi-développée ou formule brute Masse volumique (g.mL-1) Masse molaire (g.mol-1) Température d'ébullition (°C)
acide butyrique (A) Bac Scientifique Liban Mai 2012 - terminale : image 1 0,963 88,0 162
alcool isoamylique (B) Bac Scientifique Liban Mai 2012 - terminale : image 2 0,813 88,0 132
butanoate d'isoamyle (E) C9H18O2 0,866 158,0 178

Température d'ébullition de l'eau : 100°C
Les masses volumiques et les températures d'ébullition sont données dans les conditions expérimentales.

1. Étude de la transformation chimique
1.1. Donner le nom de l'acide (A) dans la nomenclature officielle.
1.2. À quelle famille de composés chimiques le butanoate d'isoamyle (E) appartient-il ?
1.3. En utilisant les formules semi-développées, écrire l'équation de la réaction synthèse du butanoate d'isoamyle (E).
1.4. Quelles sont les caractéristiques de cette transformation chimique ?

2. Étude du protocole opératoire
Afin de préparer cet arôme, on introduit dans un ballon un volume VA = 11 mL d'acide butyrique (A) et un volume VB = 13 mL d'alcool isoamylique (B). On ajoute quelques gouttes d'acide sulfurique et quelques grains de pierre ponce.
2.1. Le montage utilisé pour cette synthèse est représenté ci-dessous.
Bac Scientifique Liban Mai 2012 - terminale : image 3

      2.1.1. Comment nomme-t-on ce type de montage ?
      2.1.2. Donner le nom des éléments (1) et (2) du montage désignés sur la figure par les flèches.
      2.1.3. Quels sont les deux intérêts d'un tel dispositif ?
2.2. Quel est le rôle de l'acide sulfurique ?

3. Étude du rendement
La constante d'équilibre K associée à cette réaction a pour valeur 4,0.
3.1. État initial
      3.1.1. Écrire l'expression du quotient de réaction Qr,i dans l'état initial de la transformation.
      3.1.2. Justifier le sens d'évolution spontanée du système.
      3.1.3. Calculer les quantités de matière initiales, respectivement notées n(A) et n(B) des réactifs mis en présence. Le mélange initial est-il équimolaire ?

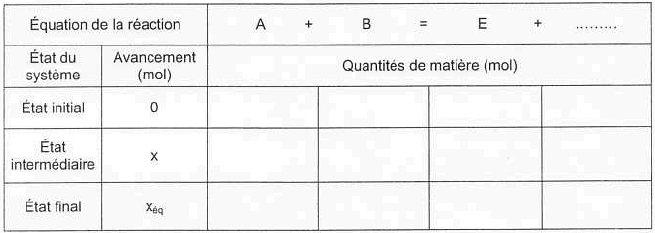

      3.1.4. Compléter numériquement le tableau d'évolution ci-dessous. On notera x l'avancement.
Bac Scientifique Liban Mai 2012 - terminale : image 4

3.2. État final
      3.2.1. À partir de l'expression littérale du quotient de reaction à l'équilibre Qr,éq et de la valeur de K, montrer que la valeur de l'avancement à l'équilibre noté xéq est égale à 0,080 mol.
      3.2.2. Exprimer puis calculer le taux d'avancement final \tau de cette réaction.
      3.2.3. Quelle masse de butanoate d'isoamyle (E) peut-on espérer recueillir en fin de réaction ?

4. Suivi cinétique

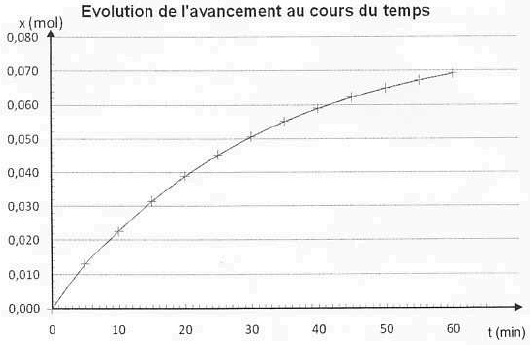

En utilisant un mode opératoire non détaillé ici, il est possible de suivre l'évolution de l'avancement au cours du temps pour le mélange réactionnel de volume V = VA + VB. Le graphique x = f(t) obtenu est représenté sur ci-dessous.
Bac Scientifique Liban Mai 2012 - terminale : image 5

4.1. Donner la définition de la vitesse volumique de la réaction.
4.2. Comment cette vitesse évolue-t-elle au cours de la transformation ? Justifier à partir du graphique.
4.3. Peut-on considérer que la réaction est terminée au bout d'une heure ? Justifier.
4.4. Définir puis déterminer graphiquement le temps de demi-­réaction.

5. Amélioration du rendement
Pour améliorer le rendement de cette synthèse, deux propositions sont avancées :
      a- Augmenter la température.
      b- Éliminer du mélange réactionnel par une distillation fractionnée l'espèce chimique dont la température d'ébullition est la plus faible.
5.1. Pour chaque proposition, indiquer en justifiant si elle permet d'augmenter le rendement.
5.2. Le rendement de cette synthèse peut être nettement amélioré en remplaçant l'acide (A) par l'anhydride butanoïque.
      5.2.1. Donner la formule semi-­développée de l'anhydride butanoïque.
      5.2.2. Nommer le produit qui se forme en plus du butanoate d'isoamyle lors de cette nouvelle synthèse.
      5.2.3. Donner les caractéristiques de cette réaction.


5 points

exercice 2 - Le ludion

Le texte ci-dessous décrit le comportement d'un objet, communément appelé « ludion », plongé dans une colonne d'eau.

"Dans le liquide est une petite figure d'émail, soutenue per une boule de verre creuse qui contient de l'air et de l'eau... Cette boule est percée à sa partie inférieure, d'une petite ouverture par laquelle l'eau peut pénétrer ou sortir, selon que l'air intérieur de la boule est plus ou moins comprimé... Si l'on exerce avec la main une pression sur le piston comme le montre la figure, l'air qui est au-dessous se trouve comprimé et transmet la pression à l'eau du vase et à l'air qui est dans la boule..."
Texte et illustration provenant de : A. GANOT, Traité de Physique, Ed. Genot, 1870.
Bac Scientifique Liban Mai 2012 - terminale : image 6


1. Principe de fonctionnement

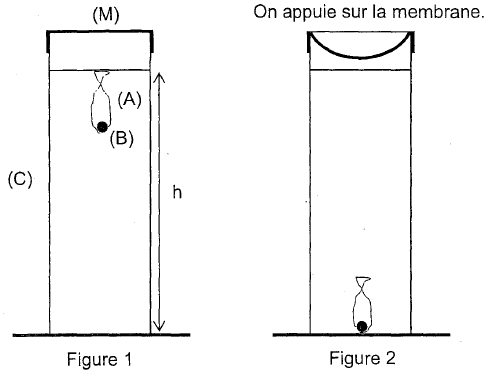

Au laboratoire, le ludion peut être réalisé à l'aide d'une bille (B) de verre de volume VB, symbolisant la figurine solide, placée dans un ballon de baudruche (A) fermé et imperméable, renfermant de l'air de volume variable VA; le ludion a donc un volume VL variable tel que VL = VB + VA.

Il est placé dans une éprouvette cylindrique verticale (C), remplie d'eau sur une hauteur h très supérieure aux dimensions du ludion et fermée dans sa partie supérieure par une membrane souple imperméable (M).

Lorsque l'on n'appuie pas sur la membrane, le ludion est en équilibre en un point voisin de la surface de l'eau, (figure 1). Lorsque l'on appuie sur la membrane (M), on constate que le ludion tombe au fond de l'éprouvette (figure 2).
On se propose d'interpréter sommairement cette observation.
Bac Scientifique Liban Mai 2012 - terminale : image 7

Données :
- Masse du ludion (bille + ballon + air dans le ballon) : mL = 6,8 g
- Volume de la bille : VB = 1,8 cm3
- Masse volumique de l'eau : \rho_{\text{peau}} = 1OOO \text{ kg.m}^{-3}
- Intensité de la pesanteur : g = 9,8 m.s-2
- Équation d'état des gaz parfaits : P V = n R T ; dans cette expression P est en Pascal (Pa), V en mètres cubes (m3), n en moles (mol), T en Kelvin (K) et R est la constante des gaz parfaits (J.mol-1.K-1).
- la température est constante et égale à 298 K.

1.1. Étude de l'équilibre
      1.1.1. Faire l'inventaire des forces s'exerçant sur le ludion lorsque celui-ci est en équilibre.
      1.1.2. Exprimer la valeur des différentes forces en fonction de mL, \rho_{\text{eau}}, VL, g.
      1.1.3. Soit V_{A_1}} le volume d'air enfermé dans le ballon lorsque le ludion est en équilibre. Établir son expression littérale en fonction de mL, \rho_{\text{eau}} et VB.
      1.1.4. Calculer la valeur du volume d'air V_{A_1}}.

1.2. Mise en mouvement du ludion
L'eau est supposée incompressible. La compression de la membrane augmente globalement la pression de l'eau sur l'air enfermé dans le ludion.
      1.2.1. En considérant l'air comme un gaz parfait, indiquer l'évolution du volume d'air contenu dans le ludion après compression de la membrane.
      1.2.2. Justifier alors que le ludion entame un mouvement vertical vers le bas.

2. Étude du mouvement du ludion

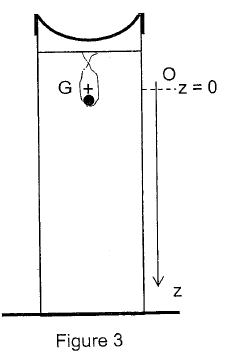

Pour étudier le mouvement du ludion, on se place dans le référentiel du laboratoire. On définit un axe vertical Oz dirigé vers le bas, le point O coïncide avec le centre d'inertie du ludion à l'instant de date O s (instant où le ludion debute sa descente) (figure 3).
On suppose que le ludion est soumis à une force de frottement s'exprimant sous la forme \vec{f} = -k \vec{v}\vec{v} est le vecteur vitesse du centre d'inertie de la bille et k le coefficient de frottement (k = 1,6 × 10-2 kg.s-1).
On néglige la variation de pression avec la profondeur et on considère que la pression de l'eau sur l'air enfermé dans le ludion est la même quelle que soit l'ordonnée z du ludion.
Bac Scientifique Liban Mai 2012 - terminale : image 8

Le volume d'air du ludion est désormais V_{A_2}} = 4,8 cm3 et est supposé constant sur l'ensemble de la descente.

2.1. Représenter, à l'aide d'un schéma, sans souci d'échelle, mais de façon cohérente, les forces s'exerçant sur le ludion en mouvement.
2.2. En appliquant la deuxième loi de Newton dans le référentiel du laboratoire, établir l'équation différentielle du mouvement du ludion.
2.3. Montrer que l'équation précédente est de la forme \dfrac{\text{dv}}{\text{dt}} + A . v = B en donnant l'expression de B en fonction de mL, k, \rho_{\text{eau}}, g, VB et VA2.
Vérifier que la constante B = 0,29 SI en précisant son unité.
2.4. On veut résoudre cette équation différentielle par une méthode numérique : la méthode d'Euler.
Le tableau suivant est un extrait d'une feuille de calcul des valeurs de la vitesse (V) et de l'accélération (a) du ludion en fonction du temps (t). Il correspond aux valeurs A = 2,4 s-1 et B = 0,29 SI.

t (s) v (m.s-1) a (m.s-2
0,00 0,00 0,29
0,10 0,03 0,22
0,20 0,05 0,17
0,30 0,07 0,13
0,40 0,08 a4
0,50 v5 0,07
0,60 0,10 0,06

      2.4.1. Quelle est la valeur du pas d'itération \Delta t choisi ?
      2.4.2. Déterminer a4 et V5 en détaillant les calculs.

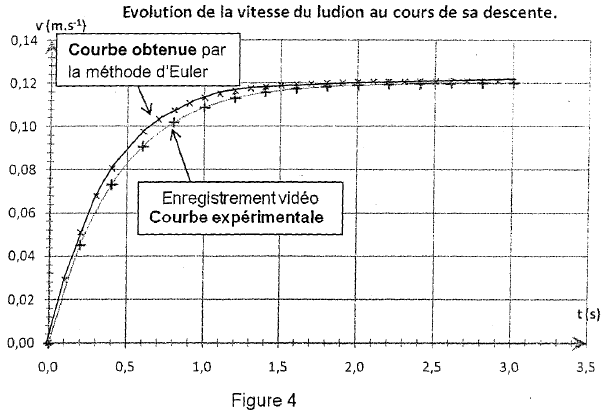

      2.4.3. 0n a représenté sur le même graphique (voir figure 4) les courbes d'évolution de la vitesse du ludion au cours du temps pendant sa descente obtenues, d'une part par pointage vidéo et traitement informatique, d'autre part la méthode d'Euler.
Sans conclure sur la validité du modèle utilisé pour la force de frottement, quel serait l'intérêt de diminuer le pas d'itération utilisé par la méthode d'Euler ?
      2.4.4. Déterminer l'expression de la vitesse limite en fonction de A et B puis sa valeur. Vérifier qu'elle est en accord avec l'expérience.
Bac Scientifique Liban Mai 2012 - terminale : image 9



4 points

exercice 3 - Une lampe « secouée » - Pour les candidats n'ayant pas suivi l'enseignement de spécialité

De nouvelles lampes dites écologiques ont fait leur apparition sur le marché. On se propose, dans cet exercice, d'étudier leur dispositif de stockage de l'énergie électrique.

Nous avons cherché longtemps une solution à l'éternel problème de la lampe de secours (voiture, bateau, maison, camping, avion...) qui, bien sûr, ne marche jamais quand on en a besoin. Au mieux les piles sont « mortes », au pire elles ont coulé ou l'ampoule est grillée quand ce ne sont pas les contacts qui sont corrodés. [...]
Aux USA, un petit fabricant a mis à profit l'arrivée des DEL pour réaliser l'un de ses rêves, la lampe « sans pile ».

Fonctionnement : En secouant (un peu comme une bombe de peinture mais plus doucement) la lampe pendant 30 secondes, de l'énergie électrique est produite et stockée dans un condensateur. Vous obtenez alors environ 20 min d'une lumière produite par une DEL.
Si Vous n'utilisez pas toute l'énergie produite elle restera stockée dans le condensateur pendant plusieurs semaines pour être immédiatement disponible sur simple pression du bouton.

Information sur les composants :
Le condensateur a une capacité d'un farad et peut stocker au maximum une énergie égale à 12 J. Il perd 8 mJ par heure.

D'après : http://www.lampesdepoche.com



On considère qu'en secouant la lampe durant trente secondes le condensateur est chargé et la tension entre ses bornes est U0 = 3,6 V.

1. Le dipôle RC
On étudie la décharge du condensateur de capacité C = 1,0 F à travers un conducteur ohmique de résistance R.
A t0 = 0 s, on ferme l'interrupteur K et la décharge débute.
Bac Scientifique Liban Mai 2012 - terminale : image 10

1.1. Etablir l'équation différentielle vérifiée par uC(t) pendant la décharge et montrer qu'elle peut s'écrire sous la forme : \dfrac{du_C}{dt} + \dfrac{1}'\tau} . u_C = 0\tau = RC est la constante de temps du circuit.
1.2. Vérifier par une analyse dimensionnelle que la constante de temps \tau est homogène à un temps.
1.3. Montrer que U_C(t) = U_0 . e^{-t/\tau} est solution de l'équation différentielle précédente.
l.4. En déduire qu'une durée environ égale à 5\tau permet une décharge quasi-complète du condensateur.
1.5. Si l'on considère que cette durée est égale à vingt minutes, déterminer la valeur de la résistance R du conducteur ohmique qu'il faudra alors associer au condensateur de capacité C = 1,0 F.

2. Énergie emmagasinée dans le dipôle RC
2.1. Lors du « secouement » de la lampe, il y a conversion d'énergie. Choisir parmi les propositions suivantes celle qui décrit le mieux la situation :
      a) Conversion d'énergie électrique en énergie mécanique ;
      b) Conversion d'énergie chimique en énergie électrique ;
      c) Conversion d'énergie mécanique en énergie électrique ;
      d) Conversion d'énergie mécanique en énergie chimique.
2.2. Rappeler l'expression de l'énergie E(t) emmagasinée dans le condensateur au cours du temps en fonction de uC(t) et C.
2.3. Calculer l'énergie Emax emmagasinée dans le condensateur à l'issue de sa charge lorsque la tension entre ses bornes est U0 = 3,6 V. Vérifier qu'elle ne dépasse pas les performances annoncées par le constructeur.
2.4. Vérifier par un calcul que la lampe ne pourra pas fonctionner sans être « secouée » après plusieurs semaines sans utilisation.

3. Simulation de l'éclairage
On peut simuler le fonctionnement de la lampe en ajoutant en série, dans le circuit de décharge du condensateur, une diode électroluminescente (DEL) composant polarisé.

Une diode ne laisse passer le courant que dans le sens indiqué sur le schéma ci-dessous (appelé sens passant) et à la condition que la tension ud entre ses bornes soit supérieure ou égale à une tension appelée tension de seuil soit ici Useuil = 3,0 V.
De plus, on considère que la diode possède une résistance r supposée constante.
Bac Scientifique Liban Mai 2012 - terminale : image 11

3.1. Sur le schéma du circuit représenté figure 1 ci-dessous, ajouter, en série avec la résistance R, une diode électroluminescente qui laisse passer le courant lors de la décharge du condensateur.
Bac Scientifique Liban Mai 2012 - terminale : image 12

3.2. Pour quoi le condensateur ne peut-il pas se décharger complètement ?
3.3. La durée d'évolution de la tension aux bornes du condensateur de 3,6 V à 3,0 V est-elle modifiée par la présence de la DEL dans le montage ? Justifier.
3.4. Pour décharger complètement le condensateur dans le montage précédent on propose plusieurs solutions :
      - inverser le sens de la diode ;
      - augmenter la valeur de la résistance R ;
      - court-circuiter le condensateur ;
      - court-circuiter la diode ;
      - enlever la diode en laissant le circuit ouvert.
Choisir la ou les solution(s) permettant la décharge complète en donnant un argument justifiant ce choix.


4 points

exercice 3 - Modulation et démodulation d'un son - Pour les candidats ayant suivi l'enseignement de spécialité

On se propose, dans cet exercice, d'étudier dans une première partie le son produit par deux cordes métalliques de longueurs différentes puis, dans une deuxième partie, la transmission et la réception d'un son par ondes hertziennes.

1. Etude des sons
Quand on pince une corde métallique tendue entre 2 points reliés à une caisse de résonance, la note entendue est le résultat d'une suite de phénomènes physiques.

1.1. Identifier la chaîne des différents phénomènes physiques en classant dans l'ordre les propositions suivantes, depuis l'émission de la note jusqu'à sa perception :
      a. Mise en vibration de l'air de la caisse de résonance ;
      b. Propogation des vibrations de l'air jusqu'à l'oreille ;
      c. Mise en vibration du tympan ;
      d. Mise en vibration de la corde.

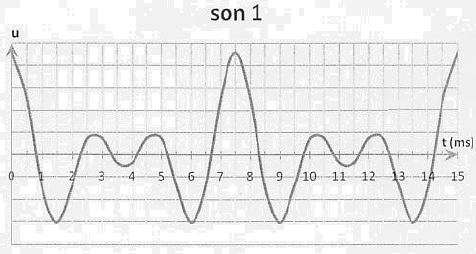

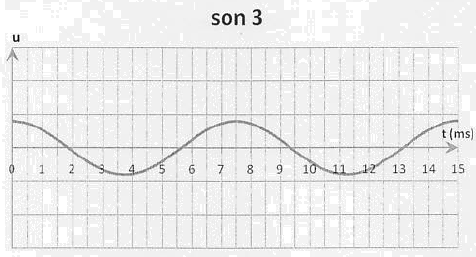

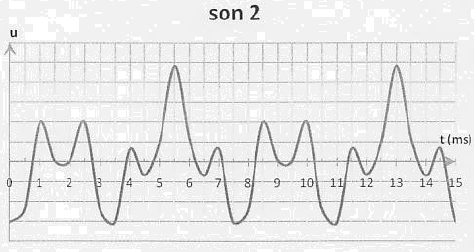

1.2. On a enregistré, à l'aide d'un microphone et d'un dispositif d'acquisition, le signal électrique u(t) correspondant au son produit par chaque corde vibrante tendue (sons 1 et 2) et le son émis par un haut-parleur alimenté par un G.B.F (son 3). On a obtenu les courbes suivantes :
Bac Scientifique Liban Mai 2012 - terminale : image 13
Bac Scientifique Liban Mai 2012 - terminale : image 14
Bac Scientifique Liban Mai 2012 - terminale : image 15
1.2.1. Quels sont, parmi les sons 1,2 et 3 représentés ci-dessus, ceux qui comportent des harmoniques ?
1.2.2. Ces trois sons ont la même hauteur.
A quelle grandeur physique est associée la hauteur d'un son ? Calculer la valeur de cette grandeur commune aux trois sons étudiés.
1.2.3. Le son 1 et le son 2 ont-ils le même timbre ? Justifier.

2. Transmission du son 3
Pour pouvoir transmettre un signal sonore par ondes hertziennes, il es nécessaire de moduler la tension électrique délivrée par le microphone.

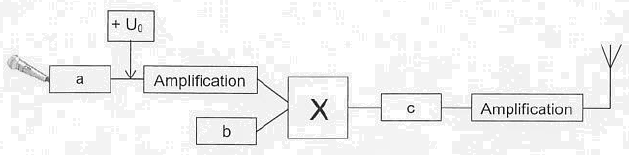

2.1. La chaîne nécessaire pour sa modulation est la suivante :
Bac Scientifique Liban Mai 2012 - terminale : image 16

Au laboratoire, on souhaite utiliser cette chaîne pour transmettre le son 3 par modulation d'amplitude.
2.1.1. Parmi les propositions suivantes, attribuer l'adjectif correspondant à la nature des signaux désignés sur la figure par les lettres a, b et c :
      - signal modulé,
      - signal modulant,
      - signal porteur.
2.1.2. Comment nomme-t-on le dispositif noté X ?

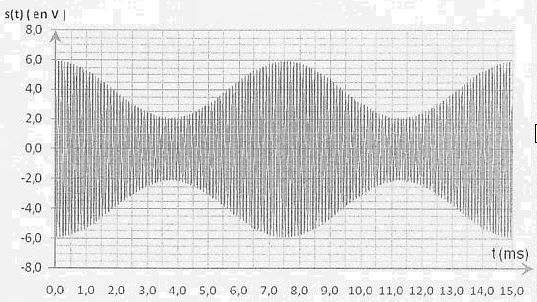

2.2. Le signal s(t) obtenu en sortie du dispositif précédent est représenté sur les deux figures suivantes :
Bac Scientifique Liban Mai 2012 - terminale : image 17
Bac Scientifique Liban Mai 2012 - terminale : image 20

2.2.1. Expliquer pourquoi le signal modulé obtenu est en accord avec l'utilisation du son 3 comme tension modulante.
2.2.2. Déterminer la fréquence F de la porteuse.
2.2.3. Soit m = \dfrac{s_{\text{max}} - s_{\text{min}}}{s_{\text{max}} + s_{\text{min}}} le taux de modulation. Déterminer sa valeur à l'aide de l'une des courbes précédentes.

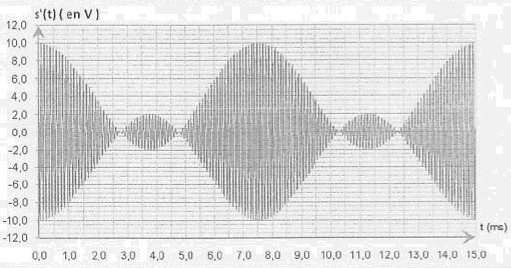

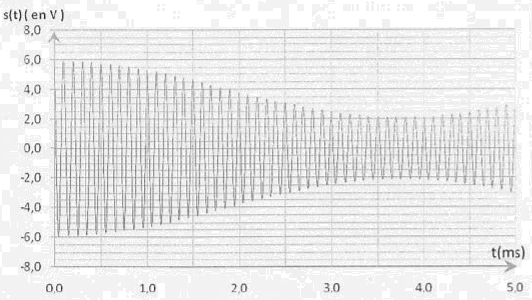

2.3. Lorsqu'on intervient sur certains réglages, une nouvelle tension s'(t) est obtenue comme l'indique la figure suivante.
Bac Scientifique Liban Mai 2012 - terminale : image 21

Comment nomme-t-on ce phénomène ?

3. Démodulation

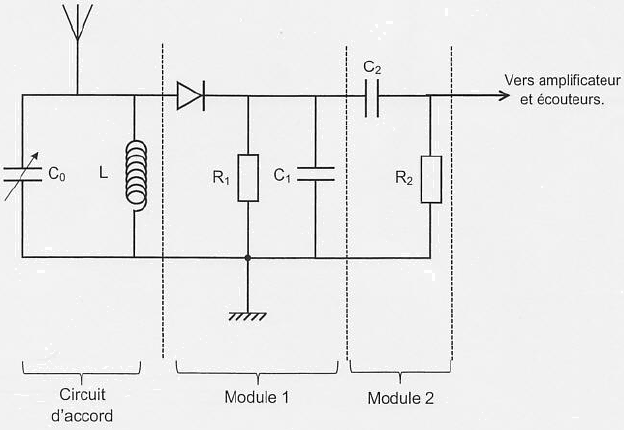

3.1. Pour capter le signal émis s(t), l'antenne réceptrice est reliée à un circuit d'accord oscillant LC représenté sur le schéma ci-dessous.
Bac Scientifique Liban Mai 2012 - terminale : image 18

3.1.1. Quelle doit être la fréquence propre f0 de ce circuit pour un bonne réception ?
3.1.2. Sachant que l'on utilise une bobine d'inductance L = 2,0 mH, quelle doit être la valeur de la capacité du condensateur pour une bonne réception ?

3.2. Le circuit de démodulation, placé derrière le circuit d'accord, est constitué de deux modules, comme l'indique le schéma suivant.
Bac Scientifique Liban Mai 2012 - terminale : image 19

Pour chacun des modules 1 et 2, indiquer le nom et leur rôle dans la démodulation du signal s(t).




  • Cette fiche

  • Forum de physique

    * forum de terminale
    Plus de 11 075 topics de physique en terminale sur le forum.


prof de physique haut de pagehaut Retrouvez cette page sur ilephysique l'île de la physique
© Tom_Pascal & Océane 2014
