Vérification des dimensions d’un tirant
Bonjour pourriez vous m'aider pour cet exercice ?

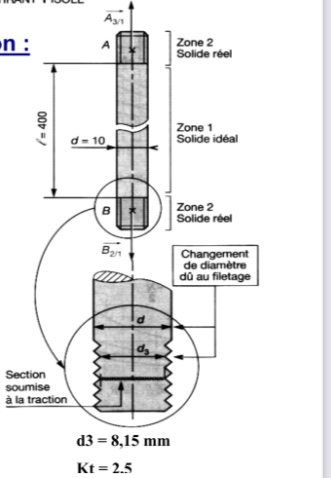

3 tirants soutiennes un profilé IPN qui sert de chemin de roulement à un plan électrique.
Données:
- Tirant le plus chargé: 1 charge 600N
d=10mm
D3 8,5mm
S=8
L'allongement du tirant ne doit pas dépasser 0,1 mm
1) Calculer la section S1 du tirant 1 dans la zone 1.
2) Calculer la contrainte normale maximale.
3) Calculer la résistance pratique à l'extensive Rpe.
4) Écrire la condition de résistance. Conclure.
5) Calculer la section S3 du tirant dans la zone 2.
6) Claculer la contrainte normale.
7) Claculer la contraintes normale maximale (Kt=2.5)
8) Écrire la condition de résistance. Conclure.
9) Calculer l'allongement ΔL du tirant 1. Conclure.
Sachant que ΔL=F.L/E.S
J'ai tenté de résoudre ce problème:
Subit une traction
1) S1=
x n1^2
= x 5^2 = 25
78,5 mm^2. (Je ne suis pas sûr de ce calcul )
2) σ=N/S= 600N/25 = 7,6 Mpa
3)Rpe=Re/S=240/8 = 30 Mpa
4) Je me dit que σ
Rpe donc 30Mpa il est logique que la condition de résistance soit 3 seulement seulement cette réponse me paraît incomplète...
5) S3= x n3^2 = x 4,075^ 2 donc 52,17 mm^2
6) σ=N/S=600/52,17=11,5 Mpa
7)σmax=σ x kt = 11,5x 2,5 = 28,75 Mpa
8) Je bloque légèrement !
9) ΔL= FxL/E x S = 600 x 400/ 2x 10^5 xx5^2 = 0,0153 mm
