valeur d'une capacité
Posté par
MEV  09-03-21 à 17:23
Bonsoir à tous les îlois ,

SVP j'ai besoin de votre aide sur cet exercice.

Exercice

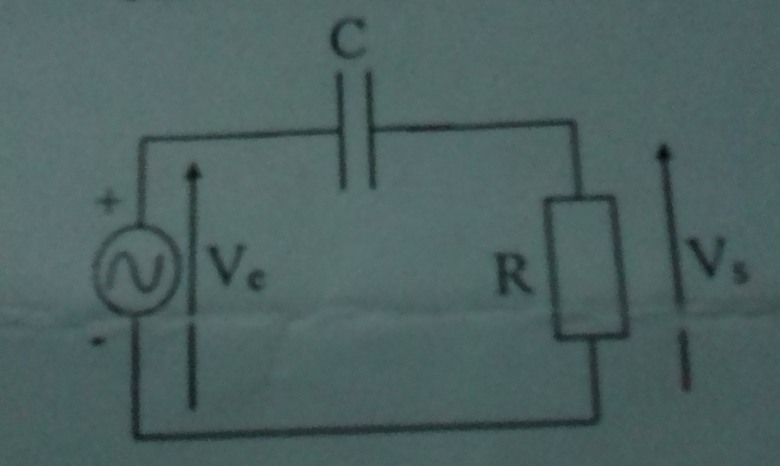

Pour R = 10 K, et Ve une tension sinusoïdale de fréquence 1000 Hz, déterminez la valeur de la capacité pour que la tension de sortie Vs soit affaiblie de 6 dB par rapport à la tension d'entrée . Merci d'avance

 Posté par
vanoisere : valeur d'une capacité  09-03-21 à 18:13
Bonjour

Il faut exprimer la fonction de transfert complexe et en déduire l'expression de gain.
 Posté par
MEVre : valeur d'une capacité  10-03-21 à 04:08
Bonjour

Comme fonction de transfert complexe H(jf) je trouve :

H(jf)=1/()

avec f'=2w' et w'=
 Posté par
MEVre : valeur d'une capacité  10-03-21 à 04:12
Et pour ce qui est du gain en dB , je trouve :

GdB=-20log[(1+(f'/f)2)]1/2
 Posté par
MEVre : valeur d'une capacité  10-03-21 à 04:18
Mais je trouve pas toujours comment déterminer Vs
 Posté par
vanoisere : valeur d'une capacité  10-03-21 à 10:35
Attention : avec tes notations :  avec  .

Propriétés des logarithmes : ton expression du gain peut se simplifier :

La définition du gain est :

où (Vs/Ve) désigne le rapport des valeurs efficaces des deux tensions. Connaissant le gain, tu peux facilement obtenir ce rapport des tensions efficaces mais, pour obtenir Vs, il faut connaître Ve.

Cependant, selon l'énoncé que tu as recopié, on ne demande pas Vs mais C. Il te faut donc déduire de la valeur du gain, la valeur du rapport (f'/f) puis en déduire C.
 Posté par
MEVre : valeur d'une capacité  12-03-21 à 03:28
Ok merci pour la correction des notations.

Mais je n'ai sais toujours pas comment avoir la valeur du gain pour déduire la valeur de C
 Posté par
MEVre : valeur d'une capacité  12-03-21 à 03:30
MEV @ 09-03-2021 à 17:23

Bonsoir à tous les îlois ,

SVP j'ai besoin de votre aide sur cet exercice.

Exercice

Pour R = 10 K, et Ve une tension sinusoïdale de fréquence 1000 Hz, déterminez la valeur de la capacité pour que la tension de sortie Vs soit affaiblie de 6 dB par rapport à la tension d'entrée . Merci d'avance

La phrase en vert voudrait dire quoi précisement ? Merci d'avance .
  Posté par
vanoisere : valeur d'une capacité  12-03-21 à 16:01
GdB=-6dB

D'où la valeur du logarithme d'où la valeur du rapport des fréquences qui fait intervenir C...
