Bonjour cela fait 1 heure que je suis sur cette exercice et je ni arrive pas pouvez vous m'aider merci
Un générateur délivre une tension alternative sinusoïdale de valeur efficace 13 volts étude fréquence 100 Hz il est connectez un oscillogramme dont la sensibilité verticale est de 5V/div et la sensibilité horizontale de 2ms/div représenter l'oscillogramme correspondant sur l'ecran ci dessous
Bonsoir..
D'abord c'est un signal qui fait varier sa polarité dans le temps d'une manière progressive et sinusoïdale, 100Hz vaut dire qu'il fait cette variation 100 fois en une seule seconde, si on devise la seconde mille fois, on arrive à une tranche qu'on l'appelle une milliseconde noté (ms), la période est le temps nécessaire pour que la polarité de tension revient à son état initial.

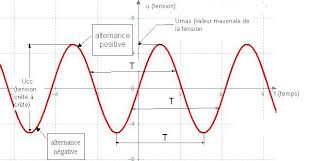

pour la sensibilité verticale on dessine la valeur de tension à chaque instant, bref je vous donne cette illustration:
T=10ms, c'est à dire 5 div pour chaque intervalle T
la courbe atteint le maximum en 2.6 div verticalement
