Bonsoir à tous!
Je suis en train de faire un exercice de physique, plus précisément d'éléctrocinétique et j'ai un petit problème, pourriez-vous m'aider?
Dans l'exercice les diodes sont supposées idéales.
On considère un montage en convention récepteur tel que:
un générateur de tension e est en série avec deux résistances de même valeur R et sur l'une d'elle est branchée une diode en dérivation.
on recherche l'intensité i traversant la résistance ayant bornes communes avec la diode en sachant que R=20ohms et e=20V.
Voilà, j'espère avoir été clair, si cela est nécessaire je peux ajouter l'image du montage.
Merci!
SEb
bonsoir
la diode est supposée idéale ?
si elle est dans le sens du courant => rien ne passe dans R
si elle est en opposition => i = e/2R
A vérifier
.

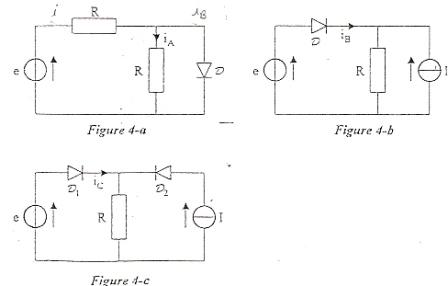

voilà, je vous met l'énoncé afin que vous puissiez mieux vous rendre compte de ce que je veux dire.
il faut calculer Ia Ib et Ic en sachant que :
figure 4-a : R=20 e=20
figure 4-b : R=20 e=20 I=2
figure 4-c : R=20 e=20 I=1
je ne voudrais pas abuser de votre aide mais le fait qu'il y ai une diode me pose problème...
Seb
doit-on remplacer la diode par un fil? un interrupteur ouvert? une source tension? une source courant?
pour la figure 4-a je pencherait pour un fil.
donc puisque l'on est en convention récepteur, i>0 ce qui induit obligatoirement u=0 du fait que la diode est idéale, c'est cela?
donc si j'ai bien compris, en remplaçant par un fil, on peut écrire alors e=2RIa
et en application numérique, Ia=e/2R=0.5
Seb
il me faut trouver l'intensité Ia qui passe dans la résistance, telle qu'elle est représentée sur le schéma.
