Bonjour,
des difficultés avec le problème en image (calcul de la fréquence de rotation de la perceuse) je ne vois en effet pas l'utilité de la poulie flottante .
En fait j'ai fait des mesures sur une machine outil et mes calculs ne sont pas en accord avec les fréquences de rotations proposés sur la machine.
Salut
bonjour,
je pense qu'il faut faire ca :
n1/n2= poulie menant / poulie menée, n1=700tr/min, il reste plus qu'a trouver n2 de la poulie flottante, apres la suite il faut faire la meme chose pour trouver la frequence de rotation de la perceuse
mais je suis pas sure
re,
En fait je ne suis pas très sûr de mes mesures (pas très accessible) :
mes calculs était basé sur si je note D1, D2, D3, D4 les diamètres des poulies en partant du bas à droite.et N1,N2,N3 chacune des fréquences de rotations on doit avoir :
et
soit au final :
Mon raisonnement est-il faux ?
Salut
mon post de 20:02 n'était peut être pas assez clair

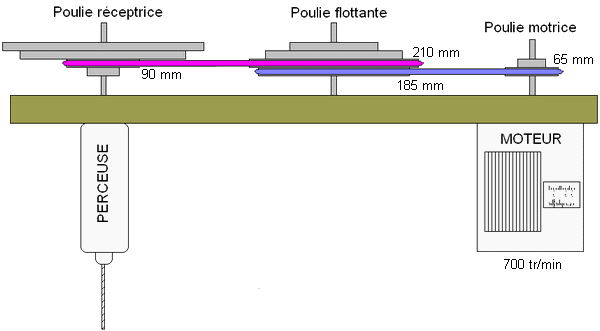

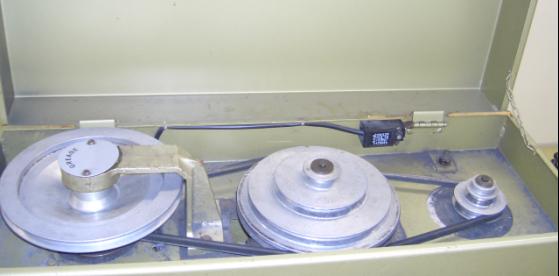

Si on se reporte au croquis initial :
D1=65 mm
D2= 185 mm
D3= 210 mm
D4 = 90 mm
N1 fréquence de la poulie motrice
N2 fréqence de la poulie flottante.
N3 fréquence de la poulie réceptrice
Ma question :
As-t-on
Salut
bonsoir,
alors moi j'ai fait :
frequence de la poulie flottante:
n2 = (d1/d2)*n1 = (65/185)*700
frequence de la poulie receptrice:
n3 = (d3/d4)*n2
n3 = (d3/d4)*(d1/d2)*n1
j'ai trouver pareil, je trouve une frequence de 574 tr/min d'apres le calcul
Bonjour,
L'intérêt de la poulie flottante est de multiplier le nombre de vitesses que l'on peut obtenir avec ce genre de variateur.
Si il y a 2 poulies avec 2 positions de courroie chacune,
cela fait 2.2 = 4 vitesses.
Si tu rajoutes une poulie flottante avec 2 positions de courroie,
tu obtiens alors 2.2.2 = 8 vitesses !
De plus, les diamètres de la poulie flottante sont choisis de manière à bien "étager" les vitesses, et surtout pour ne pas avoir de vitesses identiques pour des positions de courroies différents.
Je trouve aussi 573,87..574 tr.min-1 pour la perceuse, avec tes valeurs de diamètres. Pour obtenir directement cette vitesse, sans poulie flottante, il faudrait utiliser côté perceuse un diamètre de79,28...80 mm au lieu de 90 mm.
La poulie flottante tourne à 245,9...246 tr.min-1.
Comment contôles-tu la vitesse ?
Utilises-tu un tachymètre pour contrôler les vitesses de rotation ?
Si oui, de type et de quelle manière ?
A+, KiKo21.
merci pour ses précisions.
Comment contôles-tu la vitesse ?
oh personnellement je ne contrôle pas grand chose à ce niveau là.
dans le cadre d'un PPCP (projet pluridisciplinaire à caractère professionnel) je voulais illustrer mon cours sur les mouvements de rotation avec une machine dont il disposait à l'atelier et avant de remettre en cause les mesures de l'élève pour les diamètres des poulies je souhaitais savoir si je ne faisait pas une erreur grossière ( ).
En fait je voulais simplement qu'il retrouve les fréquences de rotations qu'ils ont sur la plaque de leur machine à partir des rayons des poulies.
Salut
A priori, il y a une commutation électrique qui permet d'obtenir deux vitesses au niveau du moteur.
Sur l'exemple que tu donnes, la position 1 correspond à une vitesse réduite de 700 tr.min-1 et la position 2 doit correspondre à 1400 tr.min-1 ce qui est une allure normale pour un moteur de ce type.
C'est bien la poulie inférieure de l'axe moteur qui est utilisée (d=65mm).
C'est bien la deuxième poulie en partant du bas sur l'axe perceuse qui est utilisée (d=90mm).

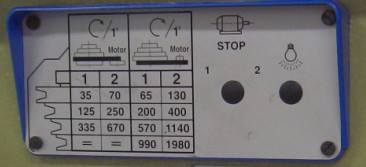

Le tableau de la plaque signalétique donne dans ces conditions une vitesse de rotation de la perceuse de 570 tr.min-1.
Les 574 tr.min-1 calculés sont tout à fait satisfaisants.
A+, KiKo21.
