Transistor NPN
Bonjour à toutes et tous,
Je propose à la correction cet exercice:

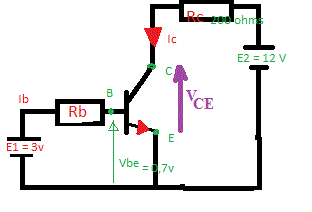

Un transistor NPN dont l'amplification en courant
est egale à 100 est inclus dans le montage de la figure
E1 = 3 V
E2 = 12 V
RC= 200
VBE= 0,7 V
a) On veut obtenir VCE = 6 v
Calculer IC, puis IB
b) Calculer RB
IE = IB+IC
voilà
si quelqu'un pouvait m'assurer des résultats, ça serait top
E2 = IC * RC + VBE
12V = IC * 200 + 6V
6/200 = IC = 0,03 A = 30 mA
IC = IB => IB = I C/100
IB = 30 mA / 100 = 0,3 mA
E1 = IB * RB + VBE
3 V = IB * RB + 0,7V
2,3v = IB * RB
et b)
2,3 v / 0,3 mA = RB = 7667
????
Bonjour,
Ça me paraît bon.
Tu as juste écrit VBE au lieu de VCE a la première question. Mais c'est juste une faute de frappe...
Bonsoir Sana,
Non pas un coup de chance, mais le fruit d'une grande réflexion ... euh j'ai dis quoi là ...,
en fait, dans l'énoncé il est demandé d'obtenir Vce = 6V,
et donc replacé dans l'équation de calcule de E2 = Rc*Ic + Vbe.
ce qui me permet de trouver Ic car les autres valeur sont connues,
merci pour ton suivi
Tu écris n'importe quoi.

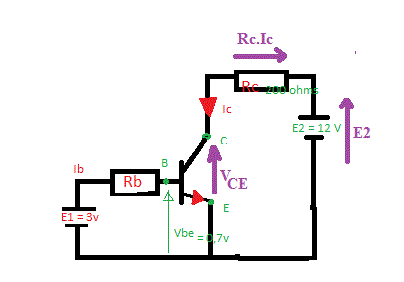

Il faut écrire l'équation de la maille en suivant les flèches mauves sur mon dessin.
On a alors : E2 - Rc.Ic - VCE = 0
Et donc: E2 = Rc.Ic + VCE et pas ce que tu as écrit.
Oui, je me rends compte de l'erreur, c'est bien Vce,
Vbe représente quoi du coup? il est égale à 0,7V; c'est la tension "retenue" par le transistor lors du fonctionnement?
merci,
Vbe représente quoi du coup?
C'est noté en clair (Vbe) sur le schéma. (tension entre la base et l'émetteur du transistor)
Bonjour à toutes et tous,
Je cherche la correction de cet exercice:
Un transistor NPN dont l'amplification en courant est égale à 100 est inclus dans le montage de la figure.
a) On veut saturer le transistor. Calculer le courant IC de saturation.
En déduire la valeur minimum IBpuis la valeur de RB correspondante.
b) Que se passe t il si on annule RB?
c) E1 vaut maintenant 0,3V et RB = 1k.
Que peut on dire du transistor?
que valent IC et VCE?
a)
"Régime de saturation : dans ce régime, le transistor peut avoir deux états : un état "bloqué" ou un état "passant" (ou "saturé"). On parle de saturation lorsque le transistor est à l'état passant, c'est à dire lorsque le courant traverse le transistor du collecteur vers l'émetteur. Inversement, il est dit bloqué lorsque le courant ne le traverse plus."
SUPPOSONS VCE= 0V
DONC E2 = IC * RC + 0
12 = IC * 200
IC = 12/200 = 0,06 A = 60 mA
IC = 100 * IB
IB = IC/100 = 0,6 mA
ET E1 = IB * RB + VBE
3 = 0,6mA * RB + 0,7
RB = 2,3/0,6 mA = 3833
b) si on annule RB, E1 = VBE = 3V
tension qui peut détériorer le transistor ???
c) E1 vaut maintenant 0,3V et RB = 1k.
Que peut on dire du transistor?
que valent IC et VCE?
E1 = IB * RB + VBE
0,3 = IB * 1000 + 0,7
-0,4 / 1000 = IB
Intensité < 0 A ce qui n'est pas possible ??
et donc le transistor est en état bloqué.
et fonctionne comme interrupteur ouvert et IC = VCE = O
Y'a bon
*** message déplacé ***
Bonjour,
Rappel : le multi-post n'est pas toléré dans ce forum.
Un exercice ou un problème = un topic et un seul.
Pour le c, ce n'est pas exactement cela.
E1 = 0,3 V est inférieure à la tension de seuil de la jonction base-émetteur.
--> Ib = 0
Le transitor est "bloqué", il se comporte comme un interrupteur ouvert.
On aura donc Ic = 0, mais .
Bonjour
Merci pour la correction, et désolé pour le multi post,
j'avais créé un nouveau topic car c'était sur 2 exercices dont le deuxieme reprenait les hypothèses du premier. ...

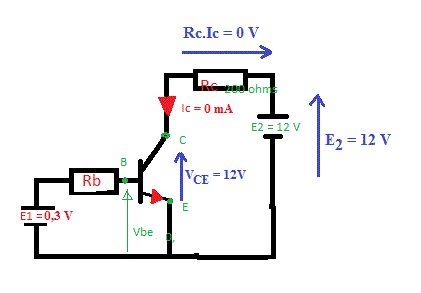

Pour VCE = 12V, c'est la différence de potentielle avec la masse, mais le courant ne passe pas?
et IC * RC = 0V
je ne visualise pas très bien.
