Bonsoir,

une question concernant le passage en modèle petits signaux d'un circuit collecteur commun, avec transistor NPN

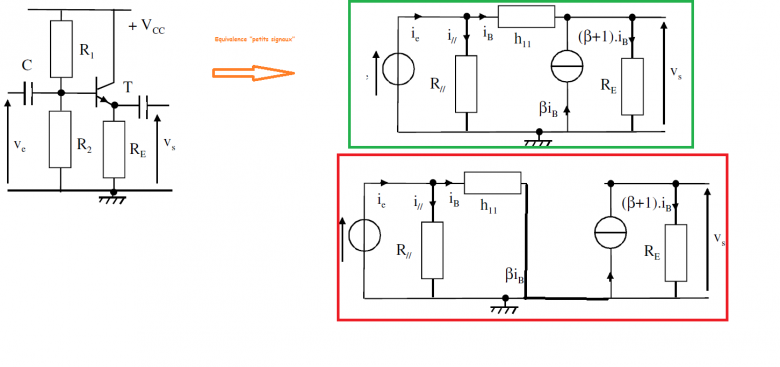

Je ne vois pas pourquoi on relie les 2 parties (correction en vert), car en le faisant moi même, je trouve "deux partie" distinctes (schéma vert) .

Comment, à partir du schéma initial, trouver un seul bloc ?

Merci d'avance,


Bonne soirée
