Bonjour,
Je suis penché sur la rédaction d'un compte-rendu portant sur les transistors à effet de champ (N-JFET) et je coince à un endroit.
Le fascicule de TP que l'on nous a fourni nous donne successivement 3 formules pour calculer le courant ID :
1) ID = IDSS (1+VGS/Vp )2
(avec Vp la tension de pincement)
2) ID = gm VGS
(avec gm la transconductance)
3) ID = gm VGS + VDS/RDS
L'enseignant nous a informés qu'au moins l'une d'entre elles était fausse (erreur de sa part), sans préciser laquelle ou lesquelles.

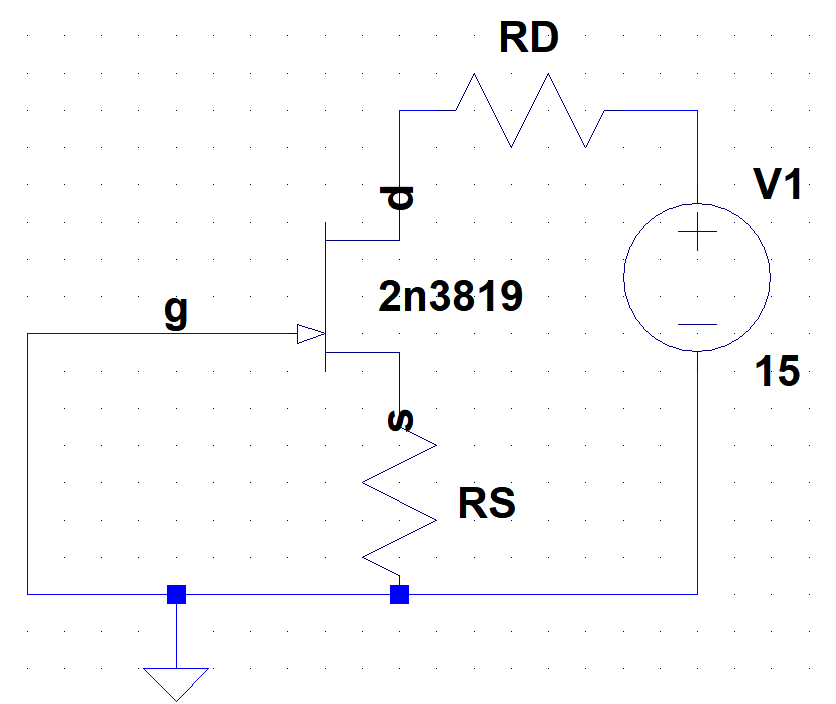

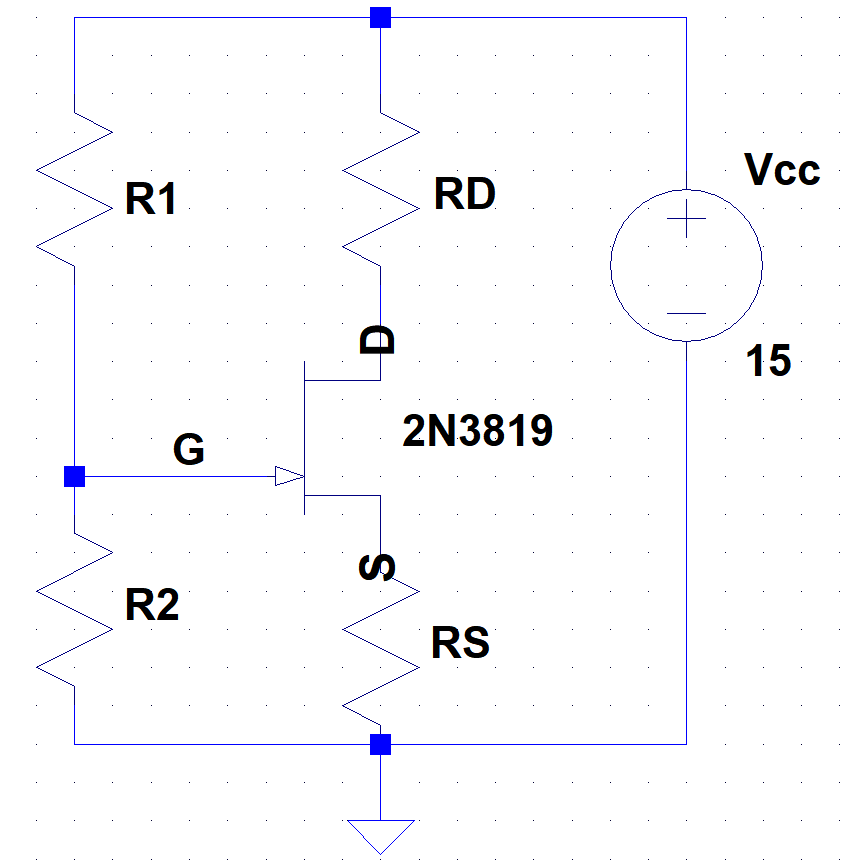

La question est de déterminer les résistances RD et RS pour chacun des deux schémas fournis en pièce jointe, connaissant leurs points de polarisation.
Je ne parviens pas à comprendre quelle formule utiliser pour déterminer ID et s'il y a des conditions pour que l'une soit valide ou non. Pour information, j'ai essayé de calculer ce courant en utilisant les formules 2) et 3), et le résultat obtenu est a priori aberrant (supérieur à IDSS)
Sachant qu'on nous demande de vérifier VGS = -2 V dans les deux cas, je me retrouve avec les deux mêmes courants ID, ce qui me paraît surprenant. Quelle distinction faut-il faire et y a-t-il une formule à privilégier dans un cas plutôt qu'un autre ?
