Bonjour, j'ai un problème de calcul pour un réducteur à train épicycloïdal.
Je ne sais pas comment le définir.
Voici le sujet :

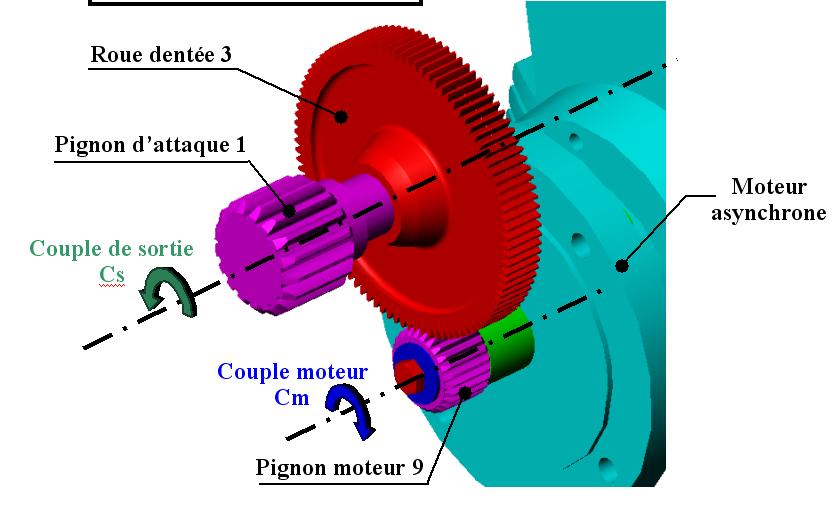

Caractéristiques Fournies :
Pignon moteur : Denture Droite, m=1, Z=26, Dp=26
Roue d'entée : Denture Droite, m=1, z=96, Dp=96
Pignon d'attaque : Denture Droite, m=2, z=16, Dp=32
moteur asynchrone :
- Type : LEROY SOMMER V 63 L2
- Puissance : 0,33 kW
- Fréquence de rotation à vide : 3 000 tr/mn
- Fréquence de rotation en charge : 2 850 tr/mn
- Couple de sortie sur le Pignon moteur : 1,106 N.m
Travail demandé :
- Nouvelles caractéristiques du système :
On vous demande de mettre en place un système ayant pour vitesse de sortie au niveau du Pignon
d'attaque une fréquence de rotation comprisse entre 220 et 230 tr/min .
- Contraintes pour l'étude du projet :
- Moteur asynchrone identique : LEROY SOMMER V63 L2 .
- Conserver le Réducteur de sortie existant
- Conserver le Pignon de sortie du moteur .
- Conserver le Pignon d'attaque en sortie du Réducteur .

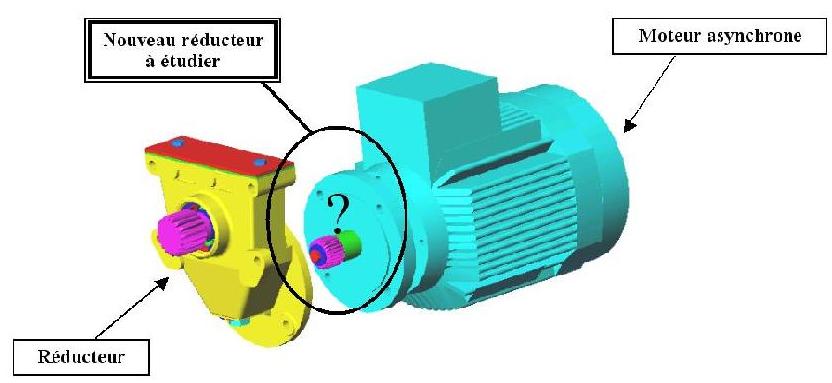

il faut placer un nouveau réducteur ( train epicycloïdal ) entre le moteur et le réducteur existant pour obtenir les caractéristques fournis ci-dessus.
Merci !
