Traction: RDM
EXERCICE 3.
P = 3000N
I_{1} = 500mm
I_{2} = 700mm
E =20.10^ 4 N/mm^ 2
S_{1} = S_{2} = 40m * m ^ 2
sigma_{e} = 300N / m * m
s=6
AC = AB / 3

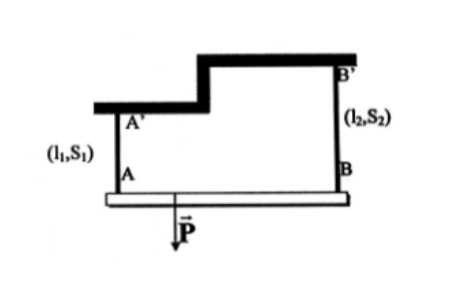

Une poutre horizontale rigide AB, de longueur 1, est fixée à deux barres cylindriques élastiques verticales AA' et BB' aux points fixes A et B. On néglige les poids propres de AB, AA^ * ,BB^ prime .
1. Calculer les allongements Delta1 1 et Delta*l_{2} des deux barres AA et BB', représenter l'allure de
la poutre AB après chargement.
En fait ça c'est l'énoncé de l'exercice et voici la correction :
Allongement DeltaL₁
DeltaL₁ =FA.LI /E.S₁
FA = 2P/3 >>DeltaL1=2.P.L1/3.E.S1
AN: DeltaL1 = 0.125 mm
Allongement AL₂
DeltaL ₂=Fc.L2/E.S2
Fc=P/3 >>>DeltaL2=P.L2/3.E.S2
AN: DeltaL2=0.0875 mm
J'ai une question
Ma question c'est
Pourquoi la valeur de F est 2P/3 et P/3? Comment ?
Et les forces pour le traction sont portées la normale or içi ce n'est pas le cas
Je n'ai pas compris
Et j'ai une question or cet exercice
Quand on met la contrainte maximale pour la condition de résistance ? Et quand on met une contrainte nominale ?
Bonjour quand même (base de tout échange),
Pourquoi la valeur de F est 2P/3 et P/3?
La première des choses serait de définir un repère d'étude et de faire un bilan des efforts et des moments appliqués sur la poutre AB (par rapport à ce repère)
Monsieur gbm
Je sais que le bilan des efforts et des moments
Mais ma question à propos des valeurs
Car j'ai essayé mais je n'ai pas trouvé
Dans ce cas,
1) Reprends le schéma et ajoute un repère d'étude ;
2) Ecris l'équation de la résultante statique par rapport à deux axes du repère judicieusement choisis ;
3) Ecris une équation de moment en un point et autour d'un axe du repère judicieusement choisi
Souhaites-tu proposer ta réflexion pour que je la regarde ?
Pardonnez moi s'il vous plaît ; j'ai oublié de répondre et te dire que je n'ai pas la solution je disais comme ça seulement pour terminer la conversation mais en fait je n'ai même pas essayé. Excusez-moi.
Mais d'ici jusqu'à la semaine prochaine je veux essayer de le travailler . Si vous voulez de prendre ça comme excuse et merci.
