Tracer la caractéristique d'une tension
Bonjour,
J'ai pour lundi un exercice de Physique à faire, mais j'ai un problème pour les dernières questions. Voici l'énoncé, puis ce que j'ai fait :
On consigne dans un tableau les valeurs prises par une tension au cours du temps :
("Ceci est sous forme d'un tableau")
Temps (en ms) 0 1 2 3 4 5 6 7 8 9
Tension (V) 2 3.5 4 3.5 2 0.5 0 0.5 2 3.5
1.La tension est-elle continue ? Expliquer pourquoi.
"Non, elle n'est pas continue car la tension n'est jamais la même. Elle est variable."
2.Tracer le graphique de l'évolution de la tension au cours du temps.
"Donc là j'ai fait le graphique sur du papier millimètré. Cela me donne une courbe périodique".
3.La tension est-elle alternative?
"Non, elle n'est pas alternative".
4.La tension est-elle périodique? Si oui, repasser en rouge un motif élémentaire et mesurer la période de la tension.
"Donc là j'ai repasser en rouge la courbe de (0;2)à (6;0).
Et pour la mesure de la période de la tension, j'ai mis 6ms (0.006s), mais je ne suis pas sure...!"
5.Mesurer la valeur maximale de la tension.
"Peut-être est-ce 4, comme dans le tableau la tension la plus élévée est 4..."
6.Calculer la fréquence de cette tension.
" Je pensais peut-être à f=1s/T(s), mais je ne sais pas avec quels nombres il faut que je remplace. Je ne pense pas que ce soit ça..."
Merci de votre aide
Malowrie
bonjour,
1.La tension est-elle continue ? Expliquer pourquoi.
"Non, elle n'est pas continue car la tension n'est jamais la même. Elle est variable."
ok
2.Tracer le graphique de l'évolution de la tension au cours du temps.
"Donc là j'ai fait le graphique sur du papier millimètré. Cela me donne une courbe périodique".
ok
3.La tension est-elle alternative?
"Non, elle n'est pas alternative".
faux, elle est alternative, même si elle ne prend pas de valeur négative
4.La tension est-elle périodique? Si oui, repasser en rouge un motif élémentaire et mesurer la période de la tension.
"Donc là j'ai repasser en rouge la courbe de (0;2)à (6;0).
Et pour la mesure de la période de la tension, j'ai mis 6ms (0.006s), mais je ne suis pas sure...!"
non, en rouge la représentation de la courbe de t=0 à t=8 et T=8 ms=0.008s
5.Mesurer la valeur maximale de la tension.
"Peut-être est-ce 4, comme dans le tableau la tension la plus élévée est 4..."
ok
6.Calculer la fréquence de cette tension.
" Je pensais peut-être à f=1s/T(s), mais je ne sais pas avec quels nombres il faut que je remplace. Je ne pense pas que ce soit ça..."
f(hertz)=1/T(s)
F=1/0.008=125 hertz
1)
Attention quand même.
Cela dépend de la définition de "continu" qu'on t'a enseigné.
On a souvent tendance à confondre CONTINU et CONSTANT.
Sur ce lien :

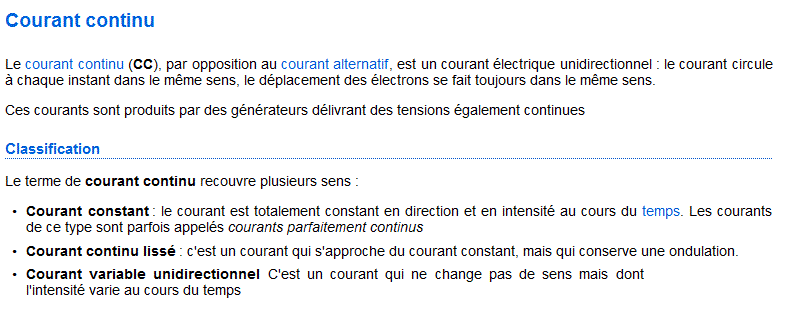

, on a ceci :
C'est donné pour un COURANT continu, mais pour une TENSION, c'est analogue.
-----
Si on se fie à ce lien (et c'est ce que je pense aussi), ta réponse à la question 1 n'est pas correcte.
Mais, comme il y a une multitudes de définitions différentes pour un même vocable ... il faut vérifier dans ton cours pour savoir ce qui est attendu par ton prof.
-----
Sauf distraction.
