tracer caractéristique mécanique
Bonjour,

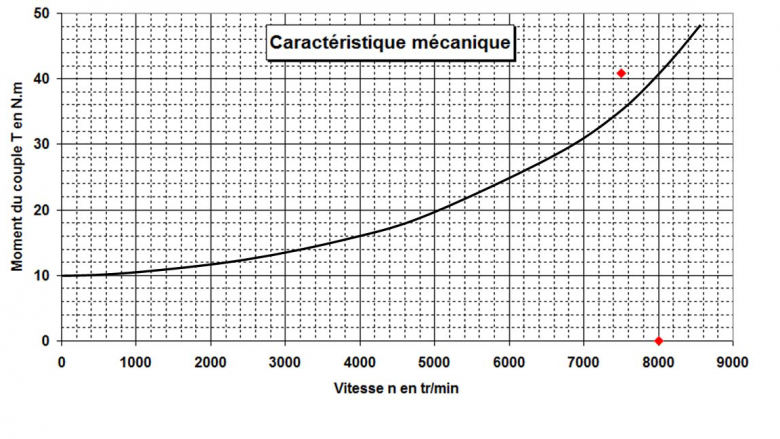

On a représenté deux points de fonctionnement A et B de la caractéristique mécanique T = f (n) du
moteur ainsi que la caractéristique de la charge "taxiage" TR = f (n) qui lui sera accouplée
Tracer la caractéristique mécanique T = f (n) du moteur sur le graphique 1
Alors je n'ai aucune idée de à quoi peut ressembler la réponse, pouvez-vous m'éclairer ?
Merci
Encore un énoncé incomplet qui va déboucher sur des suppositions :
Je suppose que la caractéristique du moteur est une droite passant par les points marqués en rouge sur ton schéma.
Le point d'intersection des deux caractéristiques donne le point de fonctionnement du moteur.
Les coordonnées de ce point de fonctionnement donnent la vitesse de rotation du moteur e t(en valeurs absolues) les valeurs égales du moment du couple moteur et du couple résistant.
Je suppose que la caractéristique du moteur est une droite passant par les points marqués en rouge sur ton schéma.
Il serait préférable de parler de segment passant par les points rouges car la caractéristique du moteur n'est pas linéaire pour n'importe quelle valeur de la vitesse de rotation.
Le point de fonctionnement est un point de stabilité du moteur qui tourne à vitesse constante et pour lequel il y a égalité en valeur absolue entre le couple moteur et le couple résistant.
La valeur de 8000 tr/min affectée à l'un des points rouges correspond à un fonctionnement " à vide " du moteur qui n'a pas de couple résistant qui lui est opposé
