Bonjour tout le monde ,
Dans un TP "à distance" je dois expliqué comment mesurer la constante de temps tau. Il faut utilisé des curseurs c'est bien ça ? Mais ou placer les curseur ? Un à t=0 et l'autre où ?
Merci
Bonjour différentes méthodes sont possible
La durée tau est la durée au bout de laquelle 63,2% de la valeur asymptotique est atteinte.
Merci j'ai compris en lisant le lien.
Dans la suite du TP on demande comment déterminer expérimentalement une fréquence de coupure. Quelle est le protocole à réaliser pour ça ? Je sais que G(wc)=Gmax diviser par racine de 2 mais c'est tout.
Il faut régler le générateur en mode sinusoïdal et utiliser l'oscillo en mode bicourbe de façon à visualiser simultanément e(t) et s(t).
Tu commence par régler la fréquence à une valeur très faible (quelques hertz) et tu règles l'amplitude de e(t) de façon que l'amplitude de s(t) soit égale, par exemple à 1,41V. Tu augmentes alors progressivement la fréquence en veillant que l'amplitude de e(t) reste bien fixe (réajuster au besoin). La fréquence de coupure va correspondre à une amplitude de s(t) égale à 1,00V.
Merci pour votre réponse encore.
Mais Je n'ai pas compris cette fois., par rapport à mon corrigé.
Pourquoi dans le corrigé du TP que vient d'envoyé le prof il met que pour déterminer la fréquence de coupure : "on se place à une très haute fréquence de manière à avoir le gain maximal. On note la valeur de l'amplitude de la tension correspondante. On diminue ensuite progressivement la fréquence jusqu'à obtenir une amplitude de tension divisée par racine de 2 par rapport à la valeur maximale relevée."
Ça ne ressemble pas à ce vous m'avez donnez comme réponse?
Merci.
Ton professeur explique comment obtenir la fréquence de coupure d'un filtre passe haut.

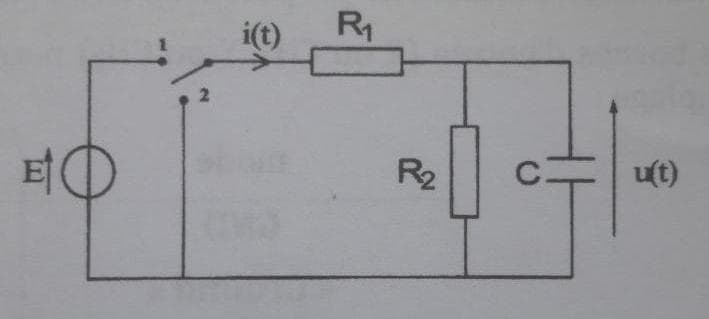

Inspiré par le montage que tu as fourni dans ton premier message, je t'ai expliqué comment obtenir la fréquence de coupure d'un filtre passe bas.
Il n'y a pas contradiction mais complémentarité.
