torseur d'action mécanique d'un pont
bonsoir tout le monde
svp jai besoin de votre aide pour la résolution de cet exercice []
** image supprimée **
Bonjour

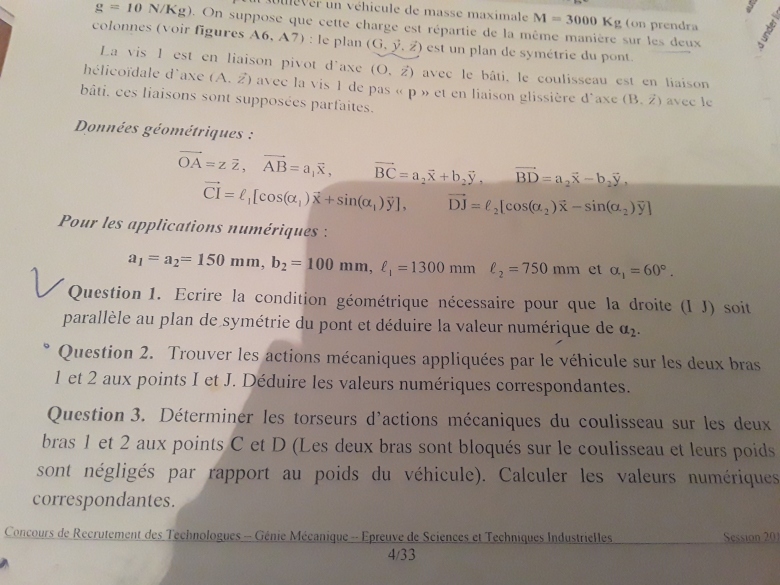

Cet exercice étant très long (plus d'une page), tu peux le scanner intégralement (en particulier toutes les figures) et le poster ici. En l'état actuel, cet énoncé est incompréhensible.
D'autre part, si tu commençais par expliquer ce que tu as fait et ce qui te bloque ? Il sera alors plus facile de t'aider en tenant compte de ton niveau.
Bonsoir
Merci Vanoise pour votre réponse.
Pour vous éclaircir ma question et mon problème j'ai une voiture qui sera mise sur un pont élévateur composé de deux colonnes chaque colonne contienne deux bras les deux bras ne sont pas de même longueur. la charge est divisée de la même manière pour les deux colonnes. aucune donnée pour le centre de gravité G. La question demandée est de déterminer les torseurs d'action mécaniques de la véhicule sur les deux bras (pour la première colonne).
Pour moi est ce c'est juste de considérer que le torseur est tout simplement constitué d'une résultante de poids ( est il juste de considérer que la masse sur chaque point est égale à la masse totale de la véhicule divisée par 4) et d'un moment nul.
Bonjour,
la charge est divisée de la même manière pour les deux colonnes. aucune donnée pour le centre de gravité G

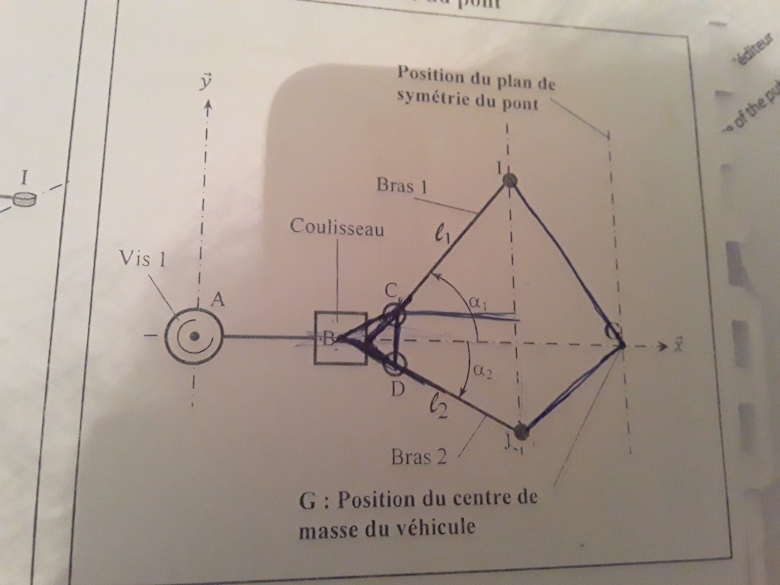

Si, G est indiqué sur le croquis
Donc les actions mecaniques en I et J sont bien determinees, c est un probleme de statique, non?
Merci pour votre réponse
Oui c'est vrai que le point G existe sur le dessin mais aucune donnée n'est mentionnée ( distance... etc ) on ne peut pas donc déterminer IG ou JG .....

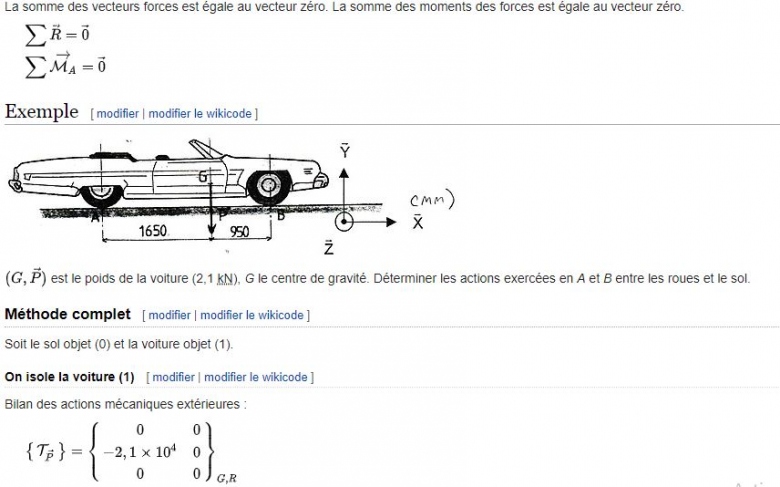

merci Krinn pour votre réponse. J'ai trouvé un exercice similaire à mon cas vous pouvez consulter la photo et dedans l'exercice a utilisé seulement un axe pas les deux ( comme tu as dis exactement je peux seulement utiliser l'axe Gx ) mais franchement j'ai pas bien compris comment on néglige l'autre axe est ce que vous pouvez m'expliquer davantage et merci infiniment
mais franchement j'ai pas bien compris comment on néglige l'autre axe
On ne néglige rien, mais ici les symétries du problème font qu'il suffit d'écrire que la somme des forces vaut Mg/2 et que la somme des moments par rapport a Gx est nulle
Si tu écrivais que la somme des moments est nulle par rapport a Gy tu n'obtiendrais pas plus d'infos car tu as déjà résolu une partie du problème par des considérations de symetrie( ce qui simplifie grandement les choses) .
merci
juste une question est ce qu'on considère Mg/2 ou Mg.??? Dans l'exemple il a considéré toute la masse donc Mg
Bonjour,
Ici I et J encaissent la moitié de la charge, donc...
Mais je te laisse voir ça avec Dynamix sur l'autre forum!
