Thyristor
Posté par DIRAT2020

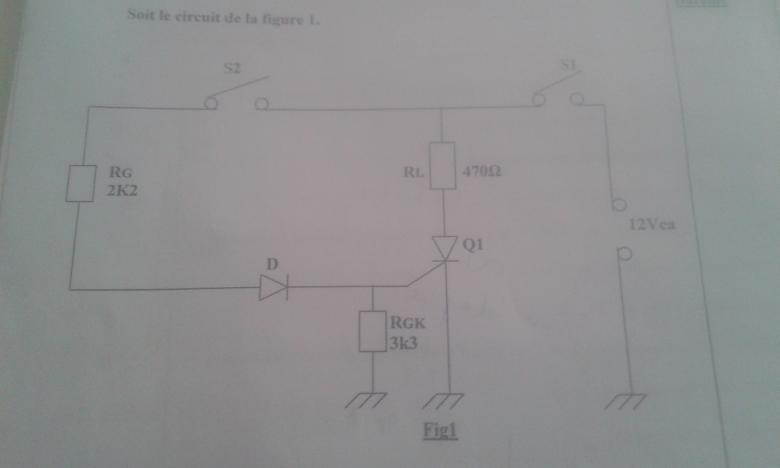

J'ai trouvé un problème au niveau de
1-calculer ug lorsque s1 et s2 fermés
2-calculer le courant il si vak=1v lorsque s1 et s2 fermés.
3 -donner le fonctionnement de ce circuit
1)
Si on déconnectait le "gate" du thyritor, la tension aux bornes de RGK (avec S1 et S2 fermés) serait :
(12 - 0,7) * RGK/(RGK + TG) = 11,3 * 3300/5500 = 6,8 V
Cette tension est supérieure à la tension de seuil de la jonction gate-cathode du thyristor ...
et donc avec le circuit complet ... la tension Ug sera limitée par la jonction gate-cathode du thyristor, soit environ 1 V (pour être plus précis, il faudrait les datasheets du thyristor employé)
2)
Iload = (12 - 1)/RL = 11/470 = 0,023 A (23 mA)
Sauf distraction.
