thevenin/norton

Posté par
Meedfried
12-05-22 à 12:51

Bonjour,

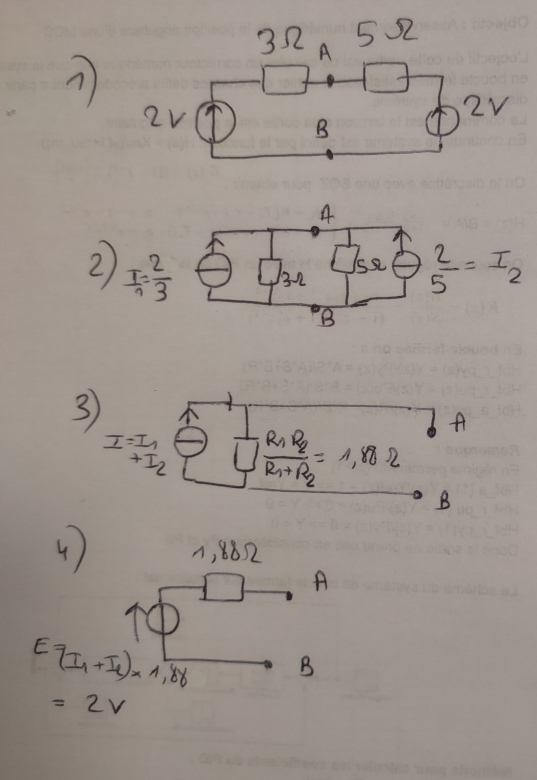

Je fais l'équivalent thévenin/norton du schéma en photo.
Je comprends bien l'étape 1 et 2 mais pas la 3. En effet, on demande un eq thévenin vu par AB, alors que dans l'étape 3, on change de place la resistance et le courant.

Merci

thevenin/norton

Posté par
vanoise
re : thevenin/norton 12-05-22 à 13:26

Bonjour
Quand tu as plusieurs branches en parallèle entre deux bornes A et B, tu ne modifies pas le comportement du circuit en modifiant l'ordre de ses branches. Imagine que les branches soient reliées aux bornes A et B par des fils conducteurs souples : tu vois bien qu'il est possible de faire ces modifications d'ordre sans couper les fils.

Posté par
Meedfried
re : thevenin/norton 12-05-22 à 20:01

D'accord merci, je comprends bien avec les fils souples. En effet, tout tourne autour du point A et B.
