Bonjour à tous.
Voici un exercice ainsi que ma réponse. Pouvez vous me corriger si il y a des fautes?

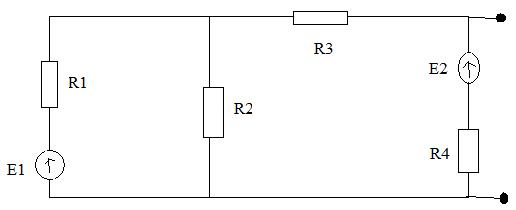

Déterminer les valeurs des composants Eth et Rth du générateur de Thévenin équivalent :
R1= 1ohm R2= 9ohm R3= 2.1ohm R4= 2ohm
E1=40V E2=24V
Ma réponse :
On passe le générateur E1 en Norton
==> I1= E1/R1
Req1= (R1*R2)/(R1+R2)
On repasse en générateur "normal"
E1'= (E1/R1) * Req1
Req2= Req1 + R3
Finalement : Eth= E1' - E2 = 36 - 24= 12V
Rth= 5ohm
Merci par avance
Bonsoir,

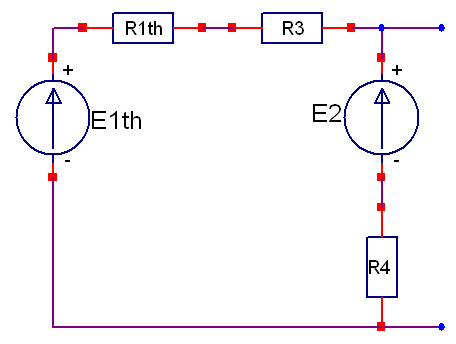

A mon avis, le plus simple est d'appliquer une 1ère fois Thévenin sur E1, R1, R2. On obtient un générateur équivalent E1th et R1th.
Ce générateur est en série avec R3.
On n'a plus qu'une seule maille.
Pour déterminer le fem équivalente de Thévenin, on utilise la loi des mailles ou Millmann (mieux à mon avis).
Pour la résistance équivalente, on éteint les générateurs et on obtient (R1th+R3) en parallèle sur R4.
S'il y a besoin d'un schéma, j'en ferai un...
Merci de votre réponse
Sans vouloir trop en demander, un schéma serait le bienvenu! ^^
Merci par avance
