Bonsoir, j'espere que vous vous portez bien ainsi que vos proches.

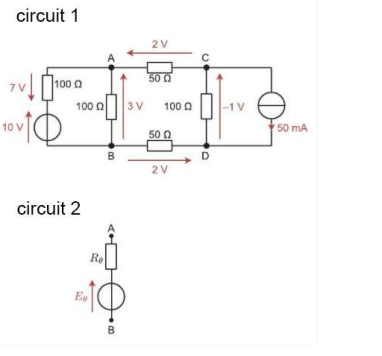

Alors en fait, dans cet exo il nous demande de déterminer d'après le théorème de Thévenin, le couple {Eth; Rth} pour simplifier le circuit 1 vers le circuit 2 :
J'aarive à trouver la valeur de Eth mais pas celle de Rth, je trouve la valeur de 66.66 Ohm mais dans la correction ils trouvent 40 Ohm.
Si quelqu'un peut m'expliquer comment on va faire pour trouver cette valeur.
NOTA: La méthode que j'ai appliqué c'est de prendre les trois premiere R celle de 100 et les deux autres de 50 Ohm associées en série puis en parallèle l'autre de 100 Ohm.
Merci d'avance et passez une bonne soirée.
C'est bon je viens de me rendre compte que je prenais pas en consideration la résistance en borne A et B.
Le plus simple consiste à remplacer le générateur de tension de gauche par le générateur de courant équivalent. On regroupe astucieusement les résistances et on revient au nouveau générateur de tension équivalent. L'ensemble générateur de courant de droite associé à la résistance en parallèle avec lui est remplacé par le générateur de tension équivalent....
