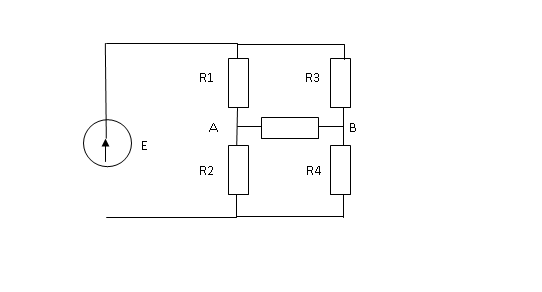

C'est un cas "classique" sur un pont de Wheatstone.
Qu'est ce qui vous gêne ?

Si vous commenciez par appliquer la méthode d'obtention du générateur de Thèvenin ?
A savoir :

1) Ôter la branche AB (donc redessiner le circuit)
2) Exprimer la tension U_AB à vide donc qui sera E_thévenin
3) Remplacer la source de tension par son équivalent (donc un fil court-circuit)
4) Calculer la résistance équivalente Rth en partant de A et en vous dirigeant vers B. (donc redessiner le circuit)


Après, on verra ensemble (ou un autre membre) pour vous aider si pb ou erreurs !

En fait je "débute" on va dire en électricité de ce niveau et j'ai un problème a chaque fois pour redessinez un circuit: par exemple je sais que je sais que je dois ôter la branche AB mais je ne sais pas ce que cela implique pour le reste du circuit pareil pour le 3 et 4 . (Je suis en école d'ingé mais je sors d'une S SVT c'est pour ca que je suis pas à l'aise =S )

Pas grave...

Je vous propose une méthode simple.

Dessiner au crayon sur une feuille le circuit.
Ensuite, gommer la branche AB.
Voici votre nouveau circuit avec la branche à vide donc...


Je vous lance le début de l'exercice...

On va revenir aux définitions de collège, appliquées à ce nouveau circuit (sans AB)

Dans une branche en série, les tensions s'ajoutent :
U(R1) + U(R2) = U1  (je décide de l'appeler U1 pour la suite de l'exo)
U(R3) + U(R4) = U2  (je décide de l'appeler U2..)


Des branches en dérivation ont la même tension électrique :
U(générateur) = E = U1 = U2


Maintenant, connaissez-vous (ou avez-vous dans votre cours) la formule du diviseur de tension ?

Je vous remercie beaucoup de m'aider .
Et oui je connais cette formule =)

Super, ça va grandement nous (surtout vous) simplifier l'existence du coup...


Bon, je continue le raisonnement...
J'appelle C le noeud tout en bas et j'écris la loi des mailles entre les points A et B :

U(AB)₀ (à vide) = U(AC) + U(CB) = U(AC) - U(BC)  (pour avoir les tensions dans le bon sens)


Maintenant, j'applique le diviseur de tension :
U(AC) = R2/(R2+R1) U1
U(BC) = R4/(R4+R3) U2

Et comme, on a E = U1 = U2

Donc :
U(AB)₀ = R2/(R2+R1)E - R4/(R4+R3)E


On peut factoriser par E :
Eth = U(AB)₀ = [ R2/(R2+R1) - R4/(R4+R3) ]E

(après, rien ne vous empêche de réduire au même dénominateur)




Maintenant, passons à la résistance de Thévenin Rth :
La résistance de Thévenin, c'est la résistance du circuit vue depuis les points A et B.

On remplace E par son équivalent, soit un fil (vu que c'est un générateur de tension idéal, sans résistance interne).

Partez de A avec votre index et suivez le circuit pour le redessiner afin de rejoindre B.
Ensuite, voyez comment sont branchées les résistances (série, dérivation, étoiles, triangle, ...) et calculer R équivalente.

Je vous remercie beaucoup !!!
Et si je comprend bien en remplacant E par un fil R1 et R2 ne serven plus a rien et donc en partant de A jusqu'à B je ne passerai que par R2 et R4 . Ais-je juste ?

Non.

Redessiner le circuit en remplaçant E par un fil.
Redessiner le circuit en déplaçant ce fil entre les associations de résistances.
Redessiner le cicuit en partant de A pour aller vers B.

Vous devriez mieux vous en sortir.

D'accord ok !
En tout cas je vous remercie grandement pour votre aide généreuse vous m'avez beaucoup aidé =)

Mais je reste à votre disposition...

J'attends que vous me montriez la suite, que je puisse vous aider à finir...

N'hésitez donc pas à poster vos schémas qu'on voit ensemble ce qui "cloche" ou pas !
