Théorèmes de Thévenin et de Norton

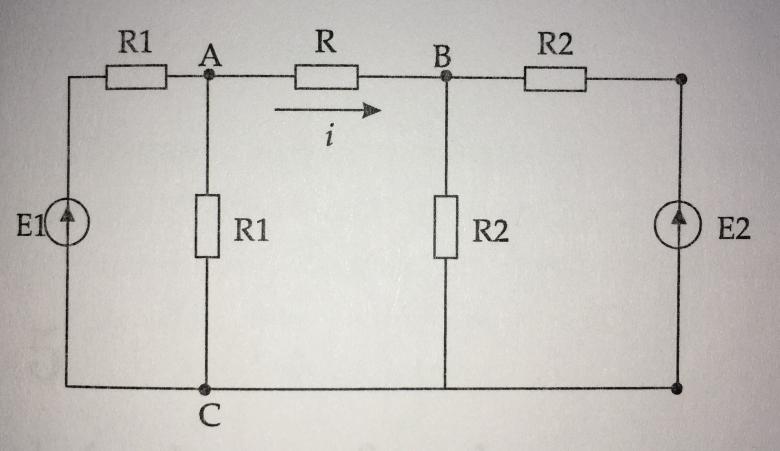

Bonjour j'ai un exercice d'électricité qui me pose problème. Voilà l'énoncé :
« Donner l'expression du courant i dans la résistance R en utilisant le théorème de Thévenin.
Donner l'expression du courant i dans la résistance R en utilisant le théorème de Norton. »
Je sais que je dois remplacer E1 par Eth1 et E2 par Eth2 puis les combiner en un seul générateur de tension Eth mais n'ayant aucune valeur numérique je ne sais pas comment faire.
Si quelqu'un pouvait m'aider à débuter s'il vous plaît.
Merci d'avance de vos réponses.
Bonjour
Il faut faire les calculs littéraux ; les résistances étant égales 2 à 2 cela risque de ne pas être très long.
Merci pour les schémas mais je ne comprends pas le rapport avec les formules de Thévenin et de Norton...
Merci pour les schémas mais je ne comprends pas le rapport avec les formules de Thévenin et de Norton...
Regarde mieux.

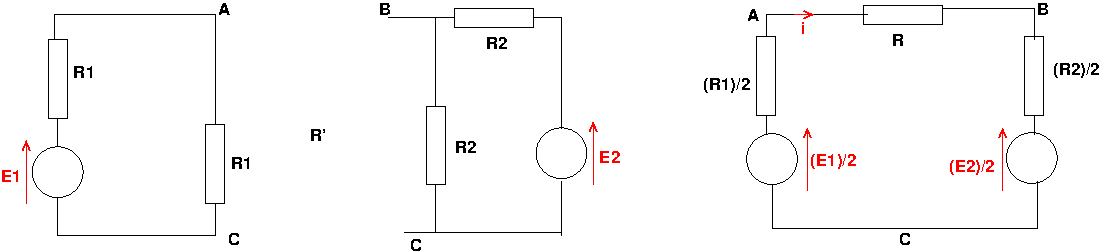

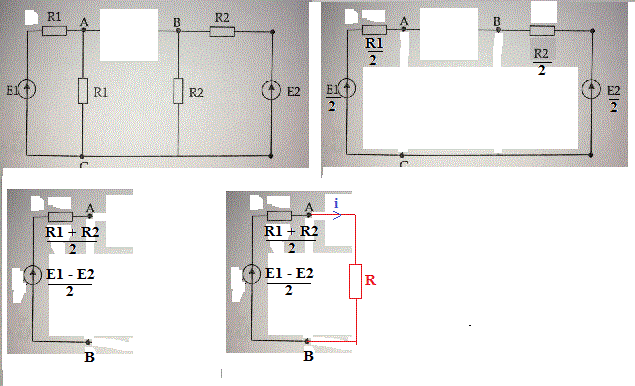

Regarde les schémas ci-dessous : une fois enlevée R, la partie gauche est équivalente à un générateur de Thévenin dont tu sais déterminer les caractéristiques : tu l'as fait hier dans un autre exercice et JP a rappelé le résultat sur le schéma. Même chose pour la partie droite du schéma .
Pour la suite, tu peux, comme l'a fait JP, déterminer le générateur de Thévenin équivalent à l'ensemble des deux générateurs. C'est bon mais pas indispensable. Tu peux aussi rebrancher la résistance R (voir mon schéma de droite). Tu obtiens ainsi un schéma simplifié où tous les dipôles sont en série. La loi des mailles ou, plus simplement la loi de Pouillet, donne directement le résultat :
La formule du diviseur de tension constitué de deux résistances identiques conduit à diviser la tension par 2 ; cela explique les et
. La résistance équivalente à deux résistances identiques R en parallèle est
