Bonjour

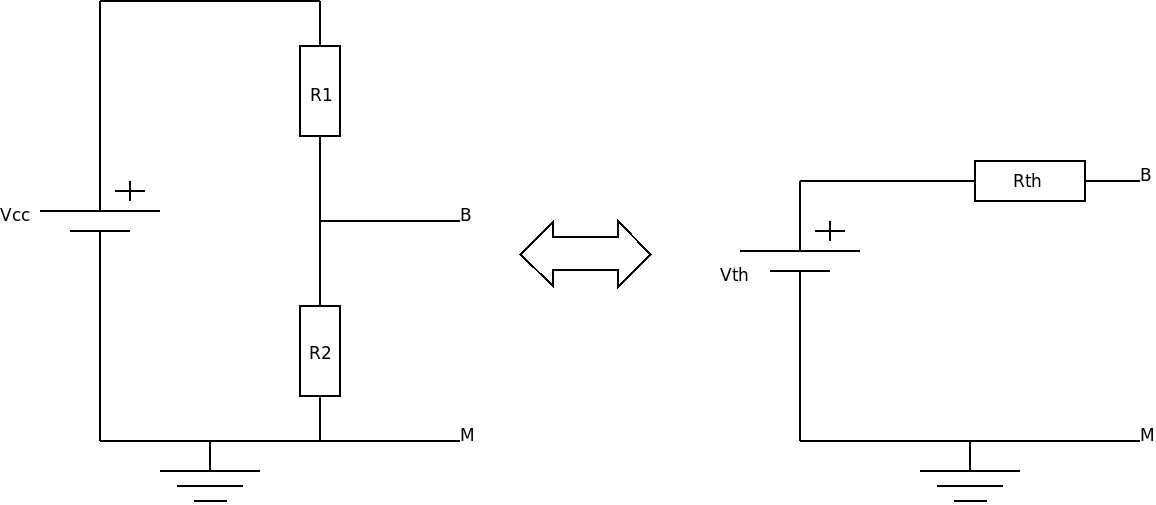

L'ensemble {R1,R2} alimenté sous la tension Vcc et vu des bornes B ( base du transistor) et M (masse) se comporte bien comme indiqué.Tu peux essayer de faire la démonstration. Si tu n'y arrives pas, poste ici ce qui te bloque.

Pour illustrer mon message précédent :

Pourquoi a t-on toujours conservé la tension Vcc lors de la transformation ?

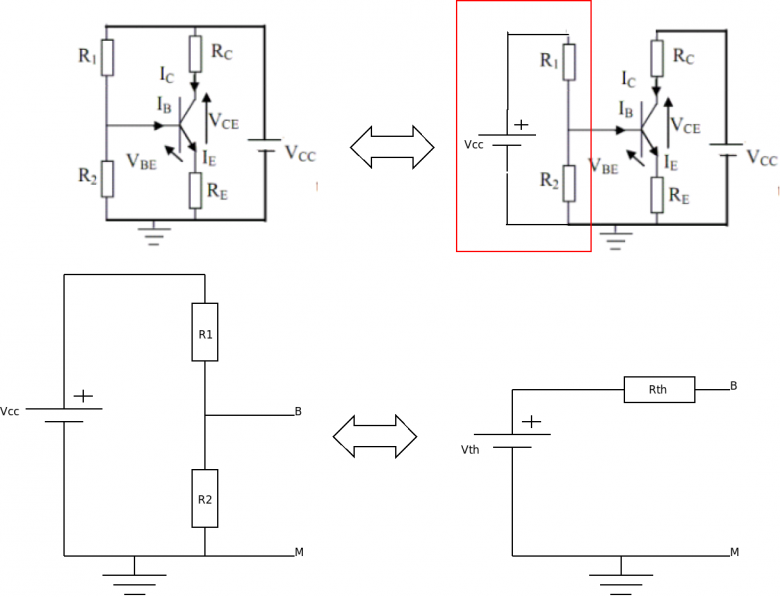

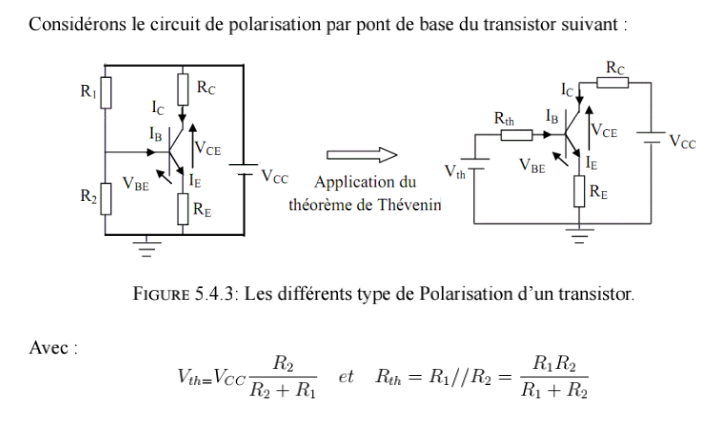

Le schéma de ton énoncé que j'ai reproduit en haut à gauche est équivalent au circuit en haut à droite. C'est uniquement la partie gauche, celle entourée en rouge qui se modélise par un générateur de Thévenin. On se retrouve ainsi avec un circuit de simplement deux mailles.

Comment vous faites pour avoir deux tensions Vcc dans votre transformation alors qu'au départ il y avait qu'une seule ?

Revois les bases sur les circuits en parallèle. Tu vois bien qu'entre le montage du haut à gauche et le montage du haut à droite, chaque dipôle du montage à transistor : le transistor et les quatre résistance se retrouvent exactement sous les mêmes tensions dans les deux cas... Passer de l'un à l'autre ne modifie pas le fonctionnement du transistor et des 4 résistances.

Ah je vois maintenant. Merci.
