Bonjour, je suis bloquée par un exercice d'électricité et j'aimerais avoir de l'aide s'il vous plait.

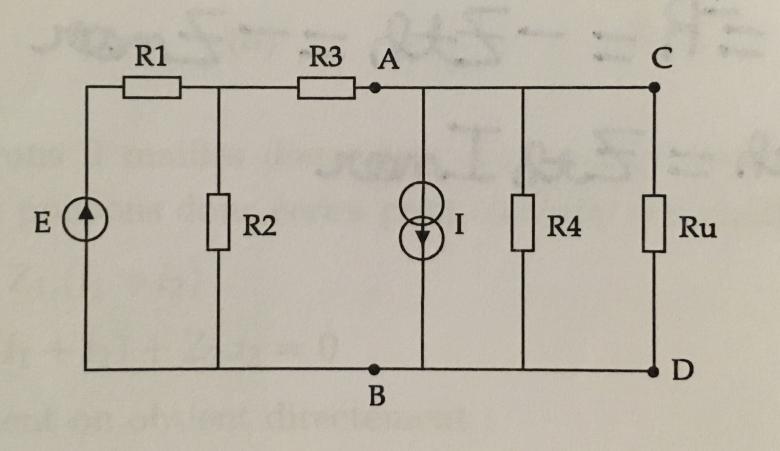

"Déterminer le générateur de Thévenin (E0,R0) équivalent au circuit vu des bornes C et D. On pourra faire intervenir le générateur de Thévenin (E',R') équivalent au circuit vu des bornes A et B.
E=10 V ; R1=R2=R4=2k ; R3=1k ; I=1mA"
J'ai déjà calculé
E'=E* [R2/(R1+R2)]=5V
R'=R1+R2+R3=5k
Ensuite, j'obtiens le deuxième schéma et je ne sais pas comment trouver E0 et R0.
Merci d'avance de vos réponses.
Bonsoir
D'accord avec ton expression de E', pas d'accord avec ton expression de R' : refais correctement le schéma équivalent lorsque le générateur de tension est remplacé par un fil.
Pour ton schéma : E' et R' sont en série...
Pour terminer, il peut être intéressant de remplacer le générateur linéaire de courant de courant électromoteur I et de résistance R4 par le générateur linéaire de tension équivalent. Cela te donne le résultat quasiment sans calculs !
Merci de votre réponse, en effet je trouve :
1/R équivalent 1 = 1/R1 + 1/R2
Soit R équivalent 1 = 1k
R'= R équivalent 1 + R3= 2k
Je dois donc remplacer I par E(Thévenin) et R4 par R(Thévenin)
Mais comment je calcule Eth?
OK pour R' !
Méthode possible qui a l'avantage de ne demander quasiment pas de calcul :

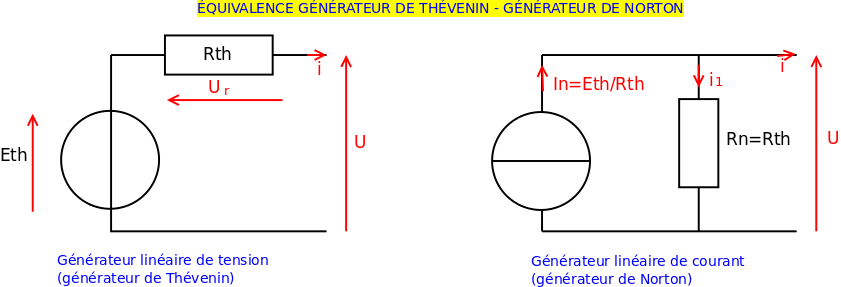

Remplace le générateur linéaire de tension par le générateur linéaire de courant. Aide-toi au besoin des schémas ci-dessous. Tu obtiens ainsi deux générateurs linéaires de courant que tu peux facilement remplacer par un générateur unique de courant puis par un générateur linéaire de tension unique : tu as ainsi directement le résultat !
La méthode est connue sous le nom de transformation "Thévenin - Norton" et est beaucoup enseigné depuis quelques années...
Je trouve
I(Norton)= E'/R'= 2,5mA
Ensuite je ne sais pas comment rassembler ces deux générateurs de courant en un seul ...

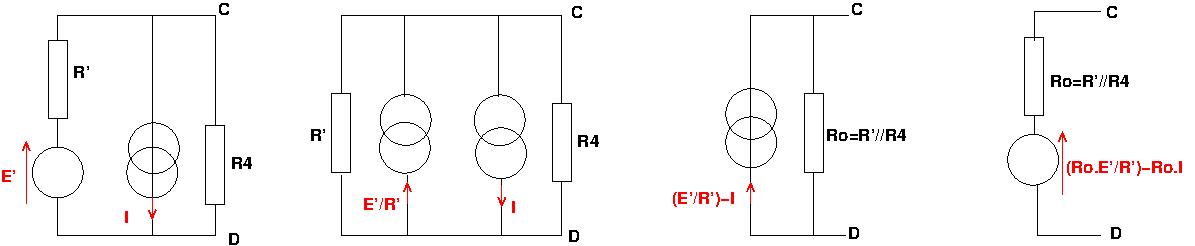

Les schéma successifs équivalents devraient t'aider et ils te fournissent la réponse (schéma de droite) !
