Bonjour,
J'aimerais avoir de l'aide sur cet exercice SVP

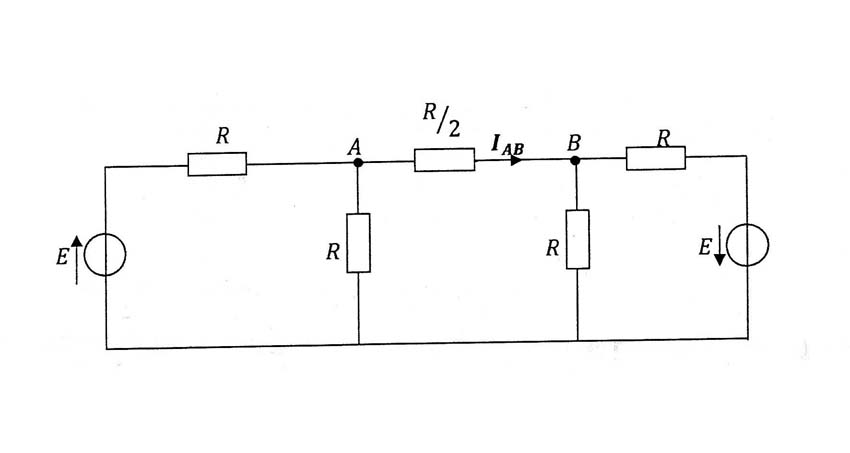

Déterminer l'expression du courant Iab (en fonction de E et de R) en appliquant le théorème de superposition.
Merci Beaucoup ^^
Bonjour,
Vous remplacez E de droite par un court-circuit et vous recherchez le courant dans la branche AB.
Vous faites la même chose avec le E de gauche.
J'ai trouvé IAB = 2E/3R , mais cela reste à confirmer.
A vous lire. JED.
Bonsoir,
Court circuit de E de droite ...........> schéma 1
Autour de B R//R ........> schéma 2
R/2 en série avec R/2........> schéma 3
R//R......> schéma 4
Pour ce schéma 4 vous aurez en série E, R et R/2 d'où un courant 2E/3R
Remontez dans les schémas pour trouver I1AB = E/3R
A vous de mettre ces schémas sur un feuille. JED.
