Bonjour à tous ,
Je suis en école d'ingénieur informatique en 1ère année et je sors d'un bac S et donc on peut dire que je viens de me mettre vraiment à l'électricité . Comme l'indique le titre j'ai un gros problème avec le théorème de superposition car je comprend son principe mais je ne sais pas quand est-ce qu'il faut ou non enlever par exemple une résistance après avoir éteint une source de courant (tension) .

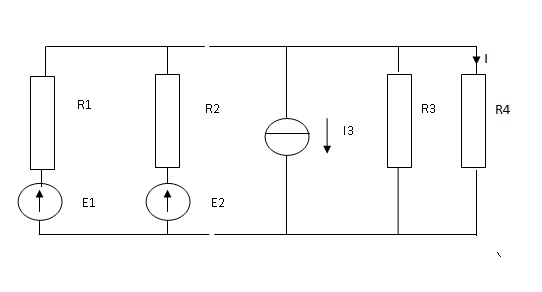

Par exemple on me demande de calculer I par le théorème de superposition mais je ne sais pas comment faire .
Donc je voulais savoir si quelqu'un pourrait m'éclairer ?
Cordialement
Mdia94
On me demande aussi de calculer I grâce à Thévenin puis Norton mais je n'y arrive pas non plus =(
Donc si quelqu'un a la solution je suis preneur =)
Merci d'avance
Cordialement
Mdia94
Bonjour,
Le théorème de superposition est relativement simple à appliquer.
Il suffit de calculer les courants partiels dus aux diverses sources en éteignant les sources les unes après les autres (il n'y en a qu'une à chaque fois). Lorsqu'elles sont éteintes, on les remplace par leur résistance interne.

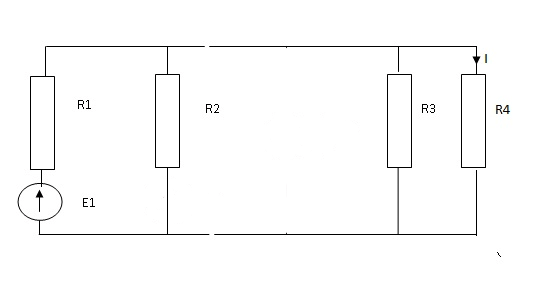

Donc, pour E1 par exemple, on éteint E2. Sa résistance interne étant nulle, on le remplace donc par un court-circuit. On éteint I3 également. C'est une source de courant, sa résistance interne est donc infinie. On le remplace donc par un circuit ouvert. On obtient donc un nouveau circuit qui permet de calculer la contribution de E1 au courant I.

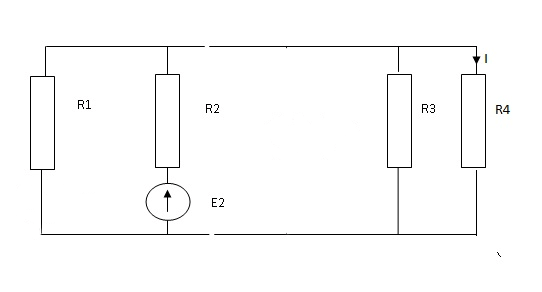

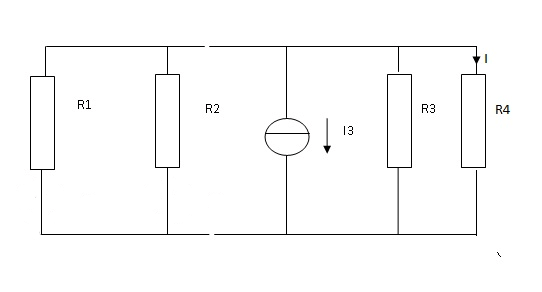

Il suffit de procéder de même pour E2 et I3.
Je te remercie pour ta réponse mais à chaque fois que j'éteins un composant comment je sais de quelle résistance je dois tenir compte pour faire mon calcul après?
Dans chaque cas, tu calcules le Ipartiel dans R4 et tu additionnes tous ces courants partiels ensuite.
