Bonjour pourriez vous m'aider à résoudre ce problème ! Merci

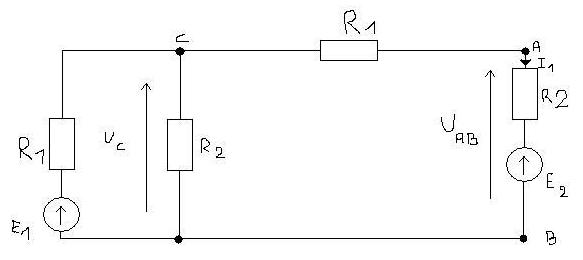

Voici les infos que je possède : E1= 9V; E2=6V; R1=100; R2=500
On me demande de calculer I1 quand E1 est éteind, mais je ne vois pas comment faire à l'aide de si peu d'informations !
J'ai donc calculer U(AB)=E(2)*(Req/(R2+Req)) = 1V
et ensuite j'ai fait U(AB)= R2*II=U/R2 = 2mA
est ce corect ?
On me demande ensuite de calculer à nouveau I1 mais cette fois ci en éteignant E2, on me dit de calculer Uc et d'en déduire I1
J'ai calculer Uc pour laquelle je trouve 7,5 V mais je ne vois pas comment déduire I1 ??
Bonsoir, principe de superposition :
1) tu considère E1 comme éteint et tu calcules I2 (intensité du courant débitée par E2)
2) tu considère E2 comme éteint et tu calcules I1 (intensité du courant débitée par E1)
3) Finalement, le principe de superposition donne I=I1+I2
Merci de ta réponse mais j'avais bien compris ceci, mon problème et de calculver la valeur de ces intensités !
Si E1 est éteinte,
tu peux remplacer les 2 résistances en parallèle par une résistance équivalente 1/R=1/R1 + 1/R2
puis avoir une seule résistance équivalente à toutes les autres Réq = R + R1+ R2 (montage désormais en série).
Par la loi d'Ohm tu trouves I2
