Thèorème de millmann
Bonjour à tous,
J'ai un exercice où je pense qu'il faut utiliser le thèorème de Millmann mais je ne retombe pas sur résultat escompté... Pourriez vous m'aider s'il vous plaît ...

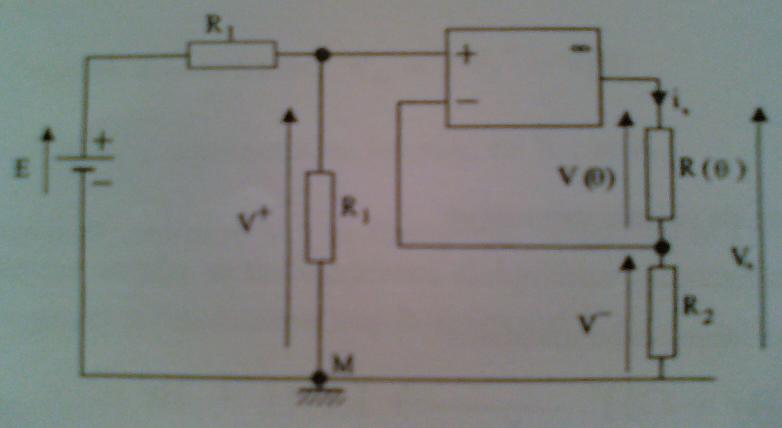

Voici l'énoncé:
Dans un chauffe eau on peut régler la température à laquelle on chauffe entre 40°C et 70°C. On utilise, pour capter la température de l'eau, un résistance au platine, alimentée par un générateur de courant. A 0°C, la résistance vaut R0= 1K
; la résistance à la température
est donné par la relation: R()= R0(1+
) avec =3.9*10-3°c-1. Vsat=
15V
1) Montrer que Is = E/2R2
2) Exprimer V(), tension aux bornes de R(), en fonction de
3) Calculer: V1 = V(10°C)
V2 = V(40°C)
V3 = V(70°C)
Merci d'avance à ce qui pourront m'aider
J'ai dit que V+ = V-=0 comme on a un Amplificateur opérationnel et j'ai fait millmann au ponit M
VM = (E/R1 + E/R1) / (1/R1 + 1/R1) mais déjà là je sais pas si c'est bon ...
oups j'ai envoyé le message sans faire exprés mais il n'est pas fini, J'ai voulu faire pariel en V- pour apres résoudre l'égalité ...
Tu es assez mal parti.
On peux utiliser Millman pour calculer :
avec .
Et puisque
on arrive vite au résultat.
