Bonjour,
J'ai un gros problème avec le Theroreme de Millan.

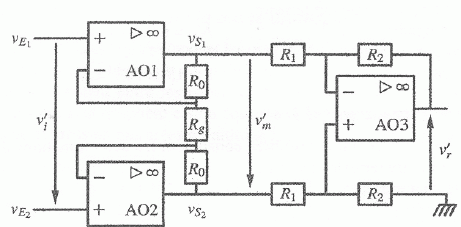

Sur des circuits simples ça va mais sur le circuit joint je ne comprends pas du tout la correction qui est la suivante :
V3+= ( Vs1/R1)+(V'r/R2)
------------------
(1/R1)+(1/R2)
V3-= (Vs2/R1)
--------------
(1/R1)+(1/R2)
moi j'aurais écrit
V3-= (V'm/R1)+(V'r/R2)
-----------------
(1/R1)+(1/R2)
et V3+=V'r
si quelqu'un pouvait m'eclairer merci d'avance
Bonjour,
Pour appliquer Millmann,on utilise des potentiels et non des ddp (différences de potentiel).
De plus,il existe une certaine convention de notage dans ce genre de schéma.
Ici V'm =Vs2-Vs1;
de même pour
V'r=(Vsortie de l'ampliop) - (Và la masse);
Mais comme ,on prend souvent (Và la masse) =0.
V'r=Vsortie de l'ampliop
Bilan:
Vx à un noeuds ,on a un potentiel;
Vx avec une flêche ,on a une ddp mais si l'autre bout est à la masse ,on assimile ddp et potentiel;
Cordialement.
