Test Physique
Posté par guufulltun
J'ai passé aujourd'hui un test de physique et je veux confirmer mon travail s'il vous plait aidez moi:

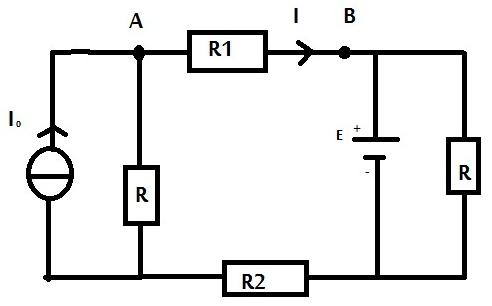

Chercher I en utilisant:
a)Principe de superposition
b)Theoreme de Thevenin
Bonjour.
Principe de superposition :
On éteint I0, on voit alors facilement par un pont diviseur de tension : I1=-E/(R+R1+R2)
On éteint E, un pont diviseur de courant permet d'affirmer : I2=[I0/(R1+R2)]/[1/R + 1/(R1+R2)]=I0R/(R+R1+R2)
D'où :
I=I1+I2=(RI0-E)/(R+R1+R2)
Pour le théorème de Thévenin, on remplace à gauche I0 et R par un générateur RI0 et résistance en série R.
Une loi des mailles donne : I=(RI0-E)/(R+R1+R2), on trouve évidemment le même résultat.
