Cette question est la suite de question datée du 31/12/19
Veuillez trouver dans pièce jointe
Merci beaucoup (je suis en début de cours électronique)
** image supprimée => l'énoncé doit être recopié (et le schéma électrique joint) **
Bonjour,
ce texte est un cours concernant : le régime transitoire:

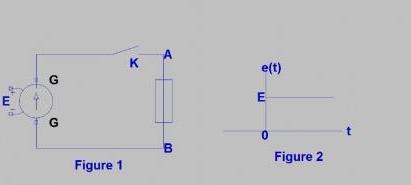

Dans le circuit représenté sur la figure 1, le dipôle AB est alimenté par un générateur G parfait de tension constante = E par l'intermédiaire d' un interrupteur K. Lorsqu' on ferme l' interrupteur, tout se passait brusquement d'un régime permanent e(t) = 0 à un autre régime permanent e(t) = E . Le dipôle est en quelque sorte alimenté par la tension e(t).
Il suffit à considérer que l'instant t = 0 correspond à la fermeture de l'interrupteur et cet instant on a une courbe (Figure 2).
Ma question: à cet instant t = 0 d' après la courbe on a deux valeurs de tension donc quelle est la valeur de la tension au sein du dipôle est -ce e(t) = E ? ou e(t) = 0
je ne comprend pas cette courbe de la tension en forme d' un échelon
le circuit électrique est dans la pièce jointe
Merci
Bonjour,
- Je suppose que votre e(t) est la tension UAB.
- Lorsqu'on a un circuit ouvert, on connait le courant i=0, pour t<0, le dipôle AB étant une résistance, e(t<0)=Ri=0.
- Lorsque l'interrupteur est fermé, pour t>0, la résistance est directement lié au générateur, soit e(t>0)=E.
- Ce qui se passe à précisément t=0 n'est pas défini et c'est sans importance (nos amis mathématiciens parleraient d'un ensemble de mesure nulle). Pour des problèmes du même type mais plus compliqué, on peut affiner en remplaçant l'échelon par une rampe de pente très raide de 0 à E.
