Tension électrique dans un circuit en dérivation

Posté par
tomathilde
14-05-19 à 11:25

Bonjour,
Je n'arrive pas à trouver la bonne réponse, pourriez-vous m'aider et m'expliquer pourquoi ?
J'hésite entre la réponse B et la réponse C.

Merci de votre aide

Posté par
tomathilde
re : Tension électrique dans un circuit en dérivation 14-05-19 à 11:26

Avec l'image ce serait mieux ^^'

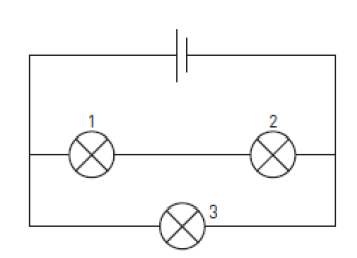

Tension électrique dans un circuit en dérivation

***Image recadrée***

Posté par
sanantonio312
re : Tension électrique dans un circuit en dérivation 14-05-19 à 11:34

Bonjour,
Seul le dessin devrait être scanné. Le texte: Tapé au clavier.
Pourquoi penses-tu à B ou C?

Posté par
tomathilde
re : Tension électrique dans un circuit en dérivation 14-05-19 à 13:43

J'hésite entre les deux car les lampes 1 et 2 sont en série, alors que la lampe 3 est en dérivation. Or, quand les dipôles sont en série, leurs tensions s'additionnent. Mais ici je ne sais pas si la tension se sépare en deux parts égales au niveau du noeud (et donc elle est de 4,5 dans les deux branches) et donc les 4,5 sont partagés par les lampes ou si la tension est la même dans chaque lampe et donc si elle est divisée en fonction du nombre de dipôles, et ici ça donnerait 3V par lampes.
J'espère que j'ai été claire, sinon dites le moi et j'essaierai de me réexpliquer !

Posté par
sanantonio312
re : Tension électrique dans un circuit en dérivation 14-05-19 à 13:48

Ici, on voit 3 branches.
La tension est la même aux bornes de chaque branche...

Posté par
tomathilde
re : Tension électrique dans un circuit en dérivation 14-05-19 à 13:51

Donc si j'ai bien compris, c'est 3V par lampe ?

Posté par
sanantonio312
re : Tension électrique dans un circuit en dérivation 14-05-19 à 14:07

Non.
Il y a trois branches:
- Une avec le générateur
- Une avec L1 et L2 en série
- Une avec L3

Posté par
tomathilde
re : Tension électrique dans un circuit en dérivation 14-05-19 à 14:19

Aaaah d'accord ! Donc c'est la réponse A, puisque la branche du générateur est de 9V, donc la 2e branche fait aussi 9V = les lampes 1 et 2 font 4,5V chacune (2*4,5=9) et comme la lampe 3 est toute seule dans la 3e branche elle fait 9V. C'est bien ça ?

Posté par
sanantonio312
re : Tension électrique dans un circuit en dérivation 14-05-19 à 15:56

Oui
Mais il y a une autre bonne réponse...

Posté par
tomathilde
re : Tension électrique dans un circuit en dérivation 14-05-19 à 16:01

Ah oui, il y a la D aussi !!

Merci beaucoup, vous m'avez permis d'y voir beaucoup plus clair dans les circuits électriques

Posté par
sanantonio312
re : Tension électrique dans un circuit en dérivation 14-05-19 à 16:49
