Bonjour

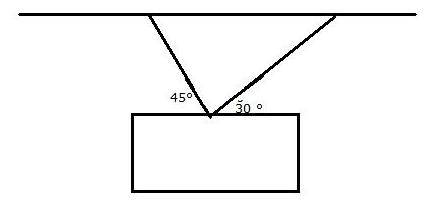

Une enseigne de 20kg est suspendue par 2 câbles.
Déterminer les tensions sur les câbles sachant que les angles font 30 et 45°.
Pourriez vous m'indiquer la formule a utiliser ?
Parce que je ne vois vraiment pas ...
Merci
Edit Coll : niveau modifié
Les forces dans les câbles ont forcément la direction de ces câbles.
Et la somme vectorielle des 3 forces (Poids de l'enseigne + traction dans les 2 câbles) est nulle (puisque l'enseigne est immobile).
Donc, un peu de trigono et voila.
on peut traiter ce probleme autrement
Il s'agit d'etudier ce cas par rapport à un plan disons lineaire,qui est la meme que celle de P
celon Newton la somme des forces est nul puisque notre enseigne ne bouge pas
alors on progecte les deux Tentions et on deduit
Si justement je n'ai que les angles ..
et je ne vois vraiment pas comment faire .. car dans n'importe quelle formule de trigo il me faut la longueur des côtés non ?

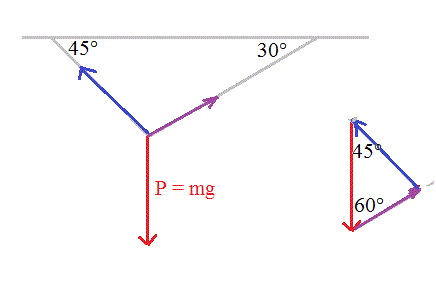

Avec T1 la tension dessinée en mauve et T2 la tension dessinée en bleu sur mon dessin.
Projection des 3 forces sur un axe vertical :
P - T1.sin(30°) - T2.sin(45°) = 0
Projection des 3 forces sur un axe hozizontal :
T1.cos(30°) - T2.cos(45°) = 0
On a donc le système :
P - T1.sin(30°) - T2.sin(45°) = 0
T1.cos(30°) - T2.cos(45°) = 0
20*10 - T1*(1/2) - T2*(1/V2) = 0
T1.(V3/2) - T2*(1/V2) = 0
Résolu, cela donne: T1 = 146 N et T2 = 179 N (arrondis)
-----
Sauf distraction.
