Bonjour,
Je me retrouve bloqué pour retrouver la tension dans un câble:

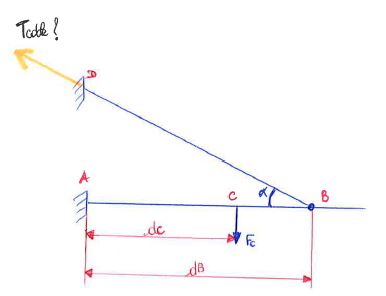

Nous avons ici une poutre AB relié à un cable BD de diamètre x. Celle-ci est encastrée en A et il y a une liason pivot en B.
Je n'arrive pas à trouver la tension dans mon câble avec la methode de Maxwell Mohr, si quelqu'un aurait des pistes...
Merci par avance
Le problème est hyperstatique, tu peux utiliser la méthode des déplacements fictifs (Fontviolant, intégrale de Mohr).
Tu regardes la flèche en B due à la force Fc en l'absence de câble.
Tu calcules le déplacement en B dû à un effort vertical (l'effort horizontal n'intervenenant pas dans le déplacement).
A condition que le déplacement soit nul en B (sinon, je ne vois pas comment faire), tu trouves la composante verticale en B.
