Bonjour

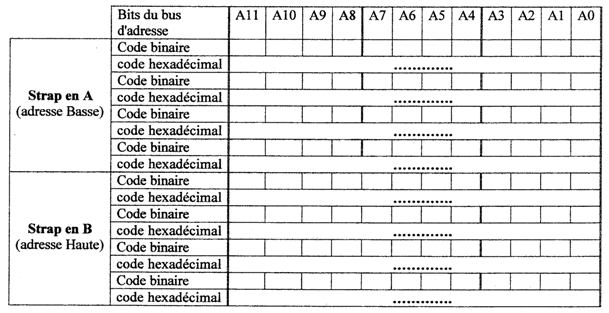

Je n'arrive pas a remplir le tableau ci-dessous relatif au texte ci-dessous et a la figure 1 du PIA, alors si quelqu'un pouvait m'aider a remplir ce tableau sa m'aiderai beaucoup.
Merci
Enoncer du problème:

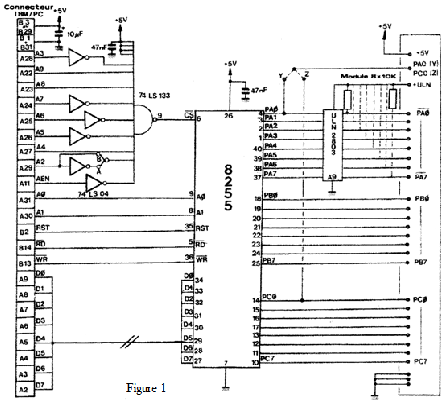

L'interface PIA (24 entrées/sorties) est constitué autour d'un circuit intégrer 8255 associé à un circuit de décodage d'adresse ainsi qu'un circuit buffer. Trois ports de huit données chacun (1 octet) sont disponibles, un des ports étant fixé en sortie (Port A) et amplifié à travers un circuit buffer inverseur. L'interface pourra être configurée soit en 16 entrées-8sorties, 8 entrées-16 sorties ou 12 entrées-12 sorties. Le port C pouvant être divisé en 2 (4 entrée-4 sorties).
La zone mémoire réservée pour les cartes connectables au PC se situe de l'adresse (hexadécimal) 0x300 à 0x31F. Un jeu de strap (strap en A ou strap en B) permet de sélectionner plusieurs adresse.
